     交流电源滤波器用的是TDK1.5A、250V带插座的小型品。保险丝在图5中也投有画出，读者可以自己加上；电源指示和延时指示也没有画出，读者可以用发光二极管串上适当电阻装在面板上即可。几根电位器的套杆用直径10mm的铝杆做成。
     机箱是自己做的，宽430mm，深280mm，高80mm，面板长480mm。平衡和高低音电位器的孔距是4.5cm，这孔距可能与别的面板不符合，笔者有时间时，再介绍有关自己制作机箱的方法。
     笔者最初制作胆前级时，是采用搭棚焊制，连机壳在内—周即可完工。在1993年春节试听时，声音的确优美动听、富有磁性，使人不能忘怀。在正常听音时，信噪比也感觉过得去。但是，要命的是朋友们总是在无信号输入时，将音量开关旋至最大来判别信噪比的高低。不说烧友们不满意，连我自己也不满意，这就是我为什么这几年拆了又装，装了又拆的原因。 　

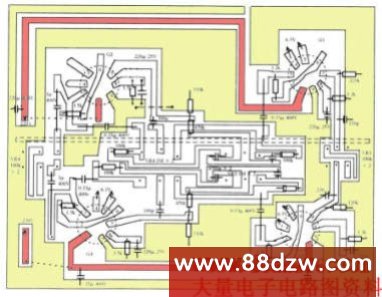

　 图6 (点击可以放大） 　
     经过三年实践的体会，要做好一款高素质的电子管前级，除了要选择好优秀的电路和调整好电路的参数外，还应考虑下列的因素：
    一是要采用电路板焊制。用搭棚焊制虽然非常简单．理论上元件和引线只要不平行，采取绞合或垂直交越，就不容易感应。但是在实践中感觉到，分布电容和电感却很难把握，不但容易感应噪音，而且容易自激，笔者用搭棚焊制的前级曾经在不接激光唱机时，能充当收音机用。而采用电路板焊制时除了能减少分布电感和电容以外，更有利于小信号的屏蔽，可以明显地降低噪音。
     第二是灯丝宜用直流供电。灯丝用交流供电时，能量充沛，动态虽然会好一些，但是噪音相对要大。尽管我们一般所用的是傍热式电子管，灯丝对阴极电子的定向发射不如直热式的影响大。但是由于阴极的电位比灯丝高，容易将灯丝中的自由电子吸引过去，从而成为静噪电流。这种影响决不能忽视，尤其是以交流供电时最为强烈。最根本的解决办法是让灯丝的电位略高于阴极的电位或与其相等。另外，尽管电子管屏流较小，滤波电容不需要象晶体管功放的那样大，但是纹波的影响还是存在的。在制作中，用与不用稳压供电，不但动态会更好些，而且音质更美。依笔者体会，电源对胆前级性能的影响决不亚于电源对功放性能的影响。
     第三点体会是阻容元件的选择尽量要小型化。选择优良的元件能出好声，这是常论。由于电子管的工作电压较高，因此很容易感应噪音．所以不但要选择好的元件，而且要注意体积．让感应降低到最低的程度。在本前级中，除厂电源中左右声道各用了一只大功串电阻外，其余的全部选用1/2W的金属膜电阻。傍路电容用的是ELNA的Silmic，而耦合电容全是用Wima的MKS。这种Wima的聚苯乙烯电容体积较小，长不过3cm，宽约0.5cm，高约1.5cm．性能却非常好，决不亚于聚丙烯，只是耐热性能略差，焊接时间不宜太久。
     其次，为了提高整机的性能，合理地安装和布局也同样重要。如图5所示，本前级电源部分和主放大板分两室放置，电源部分约占2/5，中间用铝板隔离。其实整个机壳都是铝材做成的，即使如此两个变压器的放置也要注意方位，不要将漏磁大的方向对准主电路板。另外，为厂缩短信号通道的距离，消除引线，所有的电位器都装在电路板上，用套杆调节。
     本机音质如何，我想不用多说，至于噪音，在无信号输入时，把音量开至最大，让耳朵贴近喇叭才能听到一丝细微的声音，而预热半小时后．就更难以听到了。
