简易电话无线发射器
[08-22 13:08:02] 来源:http://www.88dzw.com 电子制作 阅读:8657次
文章摘要: 该电话无线发生器电路简单实用,能将双方通话内容发射到空中,可由无线接收机接收。电路原理如附图所示。 该发射器由自动开关和调频发射机两部分组成。自动开关部分由R1~R3、微调电位器VR1、晶体管T1、T2、稳压管D2和二极管D1等组成。R1与VR1组成分压器,当电话线的直流电压为48V时,VR1的输出电压为0~32V。电路工作状态的转换取决于稳压管D2的击穿电压(此处为24V) 与T1的导通电压(0.7V),因此将VR1的输出调至24.7v时,就会使D2击穿和T1导通,此时T1的集电极电位降低,T2截止。若拿起电话机的手柄,则电话线电压降到约11V,T1截止,T2导通,T3直流通

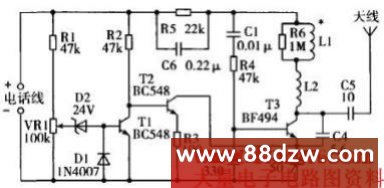

简易电话无线发射器,标签:电子制作网,http://www.88dzw.com 该电话无线发生器电路简单实用,能将双方通话内容发射到空中,可由无线接收机接收。电路原理如附图所示。
该发射器由自动开关和调频发射机两部分组成。自动开关部分由R1~R3、微调电位器VR1、晶体管T1、T2、稳压管D2和二极管D1等组成。R1与VR1组成分压器,当电话线的直流电压为48V时,VR1的输出电压为0~32V。电路工作状态的转换取决于稳压管D2的击穿电压(此处为24V) 与T1的导通电压(0.7V),因此将VR1的输出调至24.7v时,就会使D2击穿和T1导通,此时T1的集电极电位降低,T2截止。若拿起电话机的手柄,则电话线电压降到约11V,T1截止,T2导通,T3直流通路得以形成,电路起振。
小功率调频信号发射器由晶体管T3、线圈L1等组成,T2起电子开关(接通/断开)的作用,电话线上的音频信号沿晶体管T2及串联电阻R3,对振荡频率进行调制,调制后的高频信号送到天线发射。只要调频接收机调谐到调频发射器的发射频率,就能听到双方的通话。
L1用SWG36号漆包线在1MΩ、1W 的电阻上绕45匝,L2为直径12mm的空心线圈,用SWG21号漆包线绕3匝。
该电路的直流电源取自电话线,无需外接电源,由于电路耗电很小,不影响电话的正常工作。该发射器调试完毕后,可装在3.75×5cm的盒内。
