   电压比较器(以下简称比较器)是一种常用的集成电路。它可用于报警器电路、自动控制电路、测量技术，也可用于V/F变换电路、A/D变换电路、高速采样电路、电源电压监测电路、振荡器及压控振荡器电路、过零检测电路等。本文主要介绍其基本概念、工作原理及典型工作电路，并介绍一些常用的电压比较器。

什么是电压比较器

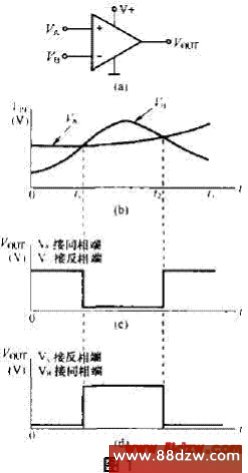

    简单地说， 电压比较器是对两个模拟电压比较其大小(也有两个数字电压比较的，这里不介绍)，并判断出其中哪一个电压高，如图1所示。图1(a)是比较器，它有两个输入端：同相输入端(“+” 端) 及反相输入端(“-”端)，有一个输出端Vout(输出电平信号)。另外有电源V+及地(这是个单电源比较器)，同相端输入电压VA，反相端输入VB。VA和VB的变化如图1(b)所示。在时间0～t1时，VA>VB；在t1～t2时，VB>VA；在t2～t3时，VA>VB。在这种情况下，Vout的输出如图1(c)所示：VA>VB时，Vout输出高电平(饱和输出)；VB>VA时，Vout输出低电平。根据输出电平的高低便可知道哪个电压大。

    如果把VA输入到反相端，VB输入到同相端，VA及VB的电压变化仍然如图1(b)所示，则Vout输出如图1(d)所示。与图1(c)比较，其输出电平倒了一下。输出电平变化与VA、VB的输入端有关。
    图2(a)是双电源(正负电源)供电的比较器。如果它的VA、VB输入电压如图1(b)那样，它的输出特性如图2(b)所示。VB>VA时，Vout输出饱和负电压。

    如果输入电压VA与某一个固定不变的电压VB相比较，如图3(a)所示。此VB称为参考电压、基准电压或阈值电压。如果这参考电压是0V(地电平)，如图3(b)所示，它一般用作过零检测。


比较器的工作原理
    比较器是由运算放大器发展而来的，比较器电路可以看作是运算放大器的一种应用电路。由于比较器电路应用较为广泛，所以开发出了专门的比较器集成电路。
    图4(a)由运算放大器组成的差分放大器电路，输入电压VA经分压器R2、R3分压后接在同相端，VB通过输入电阻R1接在反相端，RF为反馈电阻，若不考虑输入失调电压，则其输出电压Vout与VA、VB及4个电阻的关系式为：Vout=(1+RF/R1)·R3/(R2+R3)VA-(RF/R1)VB。若R1=R2，R3=RF，则Vout=RF/R1(VA-VB)，RF/R1为放大器的增益。当R1=R2=0(相当于R1、R2短路)，R3=RF=∞(相当于R3、RF开路)时，Vout=∞。增益成为无穷大，其电路图就形成图4(b)的样子，差分放大器处于开环状态，它就是比较器电路。实际上，运放处于开环状态时，其增益并非无穷大，而Vout输出是饱和电压，它小于正负电源电压，也不可能是无穷大。

    从图4中可以看出，比较器电路就是一个运算放大器电路处于开环状态的差分放大器电路。
