    胆机以其高贵而华丽。纯洁而飘逸的音色，让越来越多的发烧友积极地加入。然而，做一部好胆机并不是一件易事。笔者为了利用以前购买的晶体管功放．又能欣赏电子管的味道，“前胆后石”不失为一种现实的选择。同时，对初入道的发烧友来说，制作这样一台胆前级也较为合适，其难度小、造价低、效果好，是进入电子管世界的捷径。现将这款双SRPP胆前级呈上，以供大家参考。

一、电路设计
1．设计思路
    双SRPP胆前级电路，是在当今比较流行的SRPP电路的基础上，发展起来的。其优点在于：结构简单、线性好，过载能力强、电路相移少，输入阻抗高、输出阻抗低。由于通过了一定数量的负反馈，在降低放大倍数的同时，拓宽了胆机的通频带，信噪比提高、失真度减小。那极强的分析能力和优美的音色让人难以淡忘。

2．工作原理

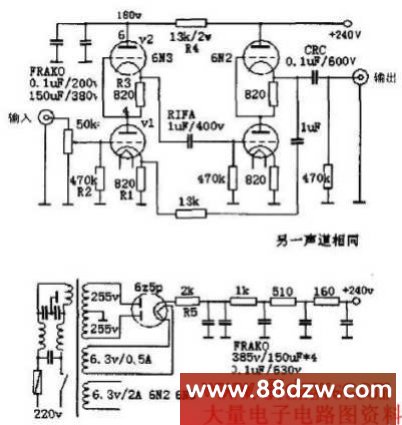

    第一级放大采用了价廉物美的6N3双三极管(见图2)，该管音色醇和、乐声娇艳，只有亲身经历，才能茅塞顿开。电路中的V1、V2是同一只6N3。对于音频信号；V1是一只普通的共阴极放大器。R1为阴极电阻且与R2栅极电阳构成对V1提供的栅负压，R3既是V1的负载电阻，也是V2的阴极负载电阻，由V2对信号做不倒相输出．目的在于只降低输出阻抗，不进行电压放大。两只三极管之间减去了耦合电容的音染，音乐的传真度更高。根据6N3的Ia-Ug左特性曲线图，使6N3的⑥ 脚为180V，④ 脚自然为90V，[串联电路中，R1=R2=820Ω，若不考虑三极管内阻，根据U1=1R1= UR1/(R1+R2)-180V×820/
(820+820)=90V]，Ia=5mA Ug=-1.5V时，让6N3处于最佳静态工作点。工作于甲类放大状态。

    第二级放大采用6N2(或者6N4、6N11、EC88)，通过1 uF/630V的RIAF430耦合电容，再进行二次SRPP放大，目的在保证一定放大倍数的同时。加入负反馈电路，将其输出信号电压控制在2-4V之间，由0.1 uF/600V CRC油浸电容耦合输出，这样既可以得到整个电路工作的稳定性，又可以使通频带增宽，动态增大。

3．电源设计
    一部胆前级的声音好与否，电力供应是最重要的，这已成为众多发烧友们的兴识。本机从抗干扰，减少纹波，提高音质等多方面加以考虑。
交流部分：采用YUNPEN插座(开关电源的滤波电路)，首先滤除电网中的差模，共模高频干扰，再进入电源变压器。
直流部分：采用一只6Z5P作全波整流，为了使滤波效果好，音质靓丽，刻意使用4只FRAKO/150uF/385V电解电容，4只2W的国产“大红袍”电阻，用4级CRC π型滤波，达到减少纹波的目的。确保+B电压更加平滑，能量充足。
灯丝部分：采用交流供电(这里千万不能使用直流供电。否则音乐味荡然无从)，则会产生十足的音乐空气感和丰盈的胆味，而那些微弱的交流声就显得微不足道。

二、元件组装
    为降低成本。电源变压器采用红灯牌电子管收音机的变压器，这种变压器是上世纪六七十年代的产品：质量好、容量大、噪音低，很适合制作电子管前级放大器。音量电位器用ALPS铁壳50 k×2。放大线路中的电阻一律采用美国DALE 1W的电阻，其特点是误差小、精度高、音色美。电路中的耦合电容可根据自己的爱好，选择品质比较好的。其容量在0.47 uF～0.1 uF之间最好。笔者做过这样的实验；在胆前级中输入示波器的方波测试信号，若使用1 uF以上的耦合电容，其输出的方波信号有变形失真，耦合电容容量的大小与变形失真度成正比(胆前级足这样的)。
    该前级电路非常简单。但制作工艺应确保精益求精。具体步骤：

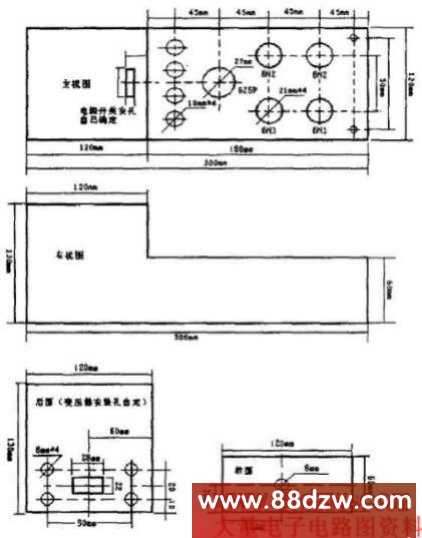

(1)用1mm厚的铁皮，按图3加工，刷防锈漆，喷黑色金属漆，烤干即可。
