文章摘要:由MC68HCO5B6集成电路应用于小天鹅系列全自动机洗衣机上的典型应用电路如图(a)和图(b)所示。该应用电路采用了多功能、大循环立体水流、模糊控制万式,不用人工设定水位高低,由单片微电脑控制集成电路根据衣物的多少、气温高低来设定水位、洗涤时间以及选择洗涤程序,从而使洗涤效果最佳。(a)MC68HCO5B6集成电路的典型应用电路(一)(b)MC68HCO5B6集成电路的典型应用电路(二)4.电路工作过程图(a)电路中IC3、与IC2用于配合单片微电脑控制电路完成各种控制功能。(1)电源电路电源电路由ZNR1、T1、C22、VD10、C21、VDW1、VT8、R33、R22等元器件组成。其中:
集成电路典型应用电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com
由MC68HCO5B6集成电路应用于小天鹅系列全自动机洗衣机上的典型应用电路如图(a)和图(b)所示。该应用电路采用了多功能、大循环立体水流、模糊控制万式,不用人工设定水位高低,由单片微电脑控制集成电路根据衣物的多少、气温高低来设定水位、洗涤时间以及选择洗涤程序,从而使洗涤效果最佳。

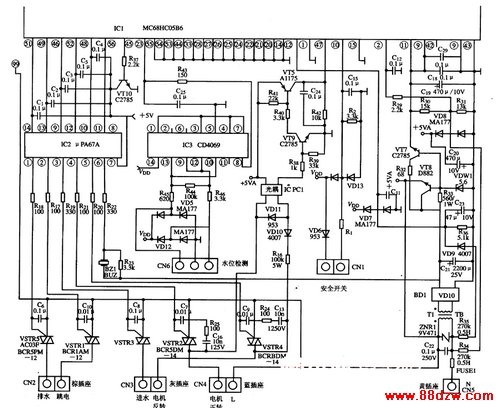

(a)MC68HCO5B6集成电路的典型应用电路(一)

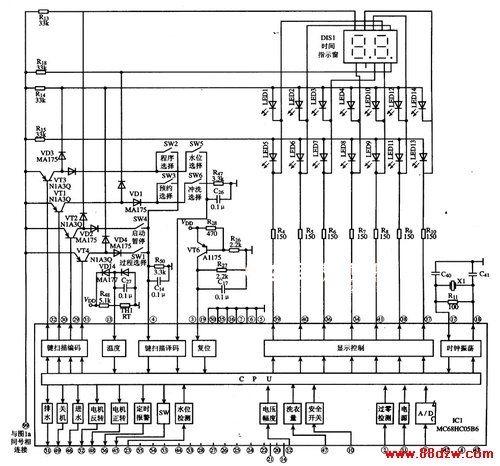

(b)MC68HCO5B6集成电路的典型应用电路(二)
4.电路工作过程
图(a)电路中IC3、与IC2用于配合单片微电脑控制电路完成各种控制功能。
(1)电源电路
电源电路由ZNR1、T1、C22、VD10、C21、VDW1、VT8、R33、R22等元器件组成。其中:ZHR1为过压保护压敏电阻:C22为抗干扰滤波元件:T1为电源变压器,用于将22OVAC高压变换为10VAC低压,提供给整流滤波电路:VD10为桥式整流堆;C2,为电源滤波电容,该电路将10VAC低压整流滤波成12VDC电压:VT7、VT8、VDW1组成了简单的串联型稳压电路,VDW1为基准稳压二极管,VT7、VT8为调整管,VT7还起隔离交流的作用。12VDC电压经该电路稳压成为5V电压后,提供给有关电路。其中:VT7输出的+5V电压提供给IC1复位屯路和安全开关和温度检测电路;VT8输出的+5V电压提供给电机控制电路、过零检测电路。
(2)复位电路
复位电路由IC1⒆脚及其外接的VT6、C17、R28、R26、R26等元件组成(见图小b)。当通电开机后,+5V电源电压通过VT6管加到IC⒆O脚,但由于C17电容器上的电压不能突变,故⒆脚上的电压需延迟一段时间后才上升上5V,这段时间即为C17的充电时间,在这段时间里,IC1迸清零复位 (即⒆脚出现16~4064个周期的低电平后复位)。正常工作时,⒆脚为+5V高电平。R27,既是限幅电阻,又是C17电容器的放电电阻。
(3)时钟振荡电路
时钟振荡电路由IC1⒄脚、⒅脚及其外接的X1、R11、 C4o、C41等元器件组成(见图小b)。振荡电路的振荡频率主要由X1决定,其振荡频率为4MHZ。时钟振荡电路产生的振荡脉冲,供IC1的工作节拍时钟。C4o与X1晶体封装在一起。
(4)键盘扫描电路
键盘扫描电路由IC1的29~32脚、③脚、④脚及其外接的有关元器件构成(见图b)。其中,29~32脚为键扫描 (显示扫描)信号输出端,输出为不同时序的扫描方波,该信号通过VT1~VT4、VD1~VD4等元器件检测键盘的输入和控制指示灯的亮灭与数码管的开启;③脚、④脚为键扫描信号输入端。当有键按下后,IC1根据解析得到的结果,发出执行指令。电路中的C14、 C26用以滤除键扫描指令信号中的干扰成分:R50、R47为限幅电阻。
(5)水位检测电路
水位检测电路由IC123脚内电路及其外接的IC3、VD12、R43~R46、C25、VD5、水位传感器(由LC振荡回路组成)等元器件组成 (见图(a))。
当洗衣桶内水位发生变化时,水位传感器密封气室内的隔膜便发生形变十LC振荡电路中电感L的磁芯被推动且上下移动→电感线圈的电感量发生变化→LC振荡回路的振荡频率发生变化,这一变化的频率经R45等元件从IC3⒀脚输入,经其内反相器倒相放大以后从⑿脚输出,又从⑨脚输入,经再一次倒相以后从⑧脚输出,经R43电阻输到IC1(23)脚内。
IC1(23)脚内CPU将这一频率与其内预先设定的值进行对比,从而测出水位的高低。这部分电路中的灿为反馈电阻、C%为旁路电容,VDl2、VD5为限幅保护元件。
(6)温度检测电路
温度检测电路由IC1(13)脚内电路及其外接的VD14、C27、C48、RT等元器件组成(见图b)。用以对周围环境温度进行检测,控制洗涤时间,以达到最佳洗涤效果。RT为证温度系数热敏电阻,它在25℃常温时的电阻值为5.1kΩ左右,当环境温度上升时,电阻值将变大,便+5V电压经R48与RT分压后加到IC1()13脚上的电压升高,微处理器根据检测得到的模拟量信息,选择最佳万案进行洗涤。
