可调光检测开关电路图
[09-13 18:57:18] 来源:http://www.88dzw.com 开关电路电路图 阅读:8985次

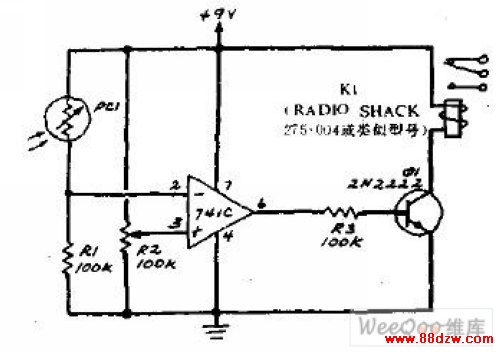

文章摘要:R2设定电路阈值。当照到PC1表面的光强降低时,PC1的电阻(一个硫化锡光电阻)便增加。这使741反相输入端上的电压降低。当通过R2适当调节741同相端上的参考电压时,只要PC1上无光照,比较器便由低电平转向高电平,这样就使Q1导通,并进而使继电器K1动作。
可调光检测开关电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comR2设定电路阈值。当照到PC1表面的光强降低时,PC1的电阻(一个硫化锡光电阻)便增加。这使741反相输入端上的电压降低。当通过R2适当调节741同相端上的参考电压时,只要PC1上无光照,比较器便由低电平转向高电平,这样就使Q1导通,并进而使继电器K1动作。
