SVD1811 MPEG解码与单片微电脑集成电路图

文章摘要：SVD1811是一块MPEG解码与单片微电脑集成电路，广泛应用于各种品牌新一代影碟机中。1.功能特点SVD1811集成电路内部主要由地址总线接口电路、TDM接口串行数据与时钟、同步信号处埋电路、存储器矩阵电路、I2C总线电路、数据总线接口电路、MSC接口电路、屏幕视频接口数据处理电路、辅助端口电路、主接口通信电路、时钟振荡电路及其他一些控制及辅助功能等电路组成。2.引脚功能及数据SVD1811集成电路采用208脚四方扁平封装，其引脚功能及数据见表所列。SVD1811集成电路的引脚功能及数据

SVD1811 MPEG解码与单片微电脑集成电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　SVD1811是一块MPEG解码与单片微电脑集成电路，广泛应用于各种品牌新一代影碟机中。

　　1.功能特点

　　SVD1811集成电路内部主要由地址总线接口电路、TDM接口串行数据与时钟、同步信号处埋电路、存储器矩阵电路、I2C总线电路、数据总线接口电路、MSC接口电路、屏幕视频接口数据处理电路、辅助端口电路、主接口通信电路、时钟振荡电路及其他一些控制及辅助功能等电路组成。

　　2.引脚功能及数据

　　SVD1811集成电路采用208脚四方扁平封装，其引脚功能及数据见表所列。

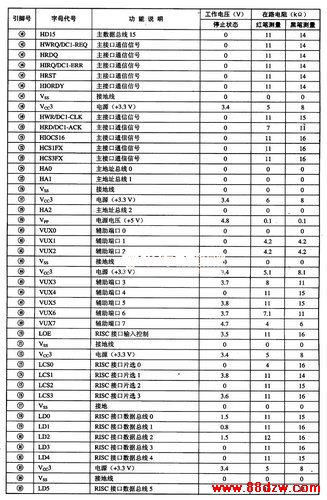

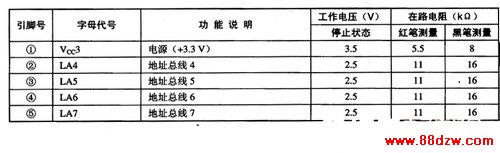

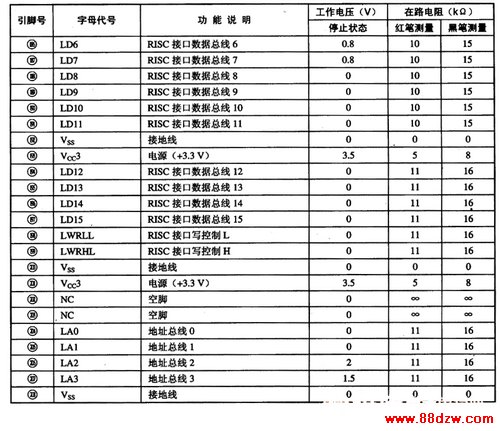

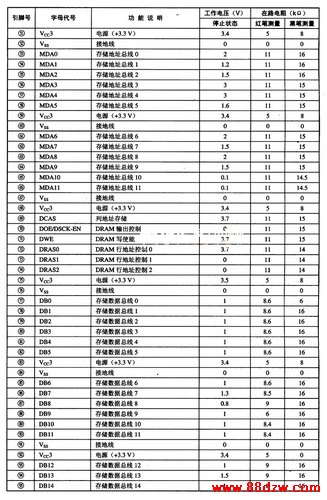

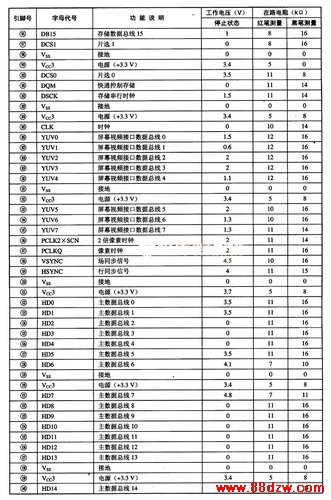

　　SVD1811集成电路的引脚功能及数据
