　　SC-MC-3是一种电子乐器单片微电脑集成电路，广泛应用于华立系列电子琴上，该IC以构成多功能电子琴电路。
　　
　　1.功能特点

　　SC-MC-3集成电路内部主要由时钟振荡电路、复位电路、键位扫描脉冲产生电路、键位指令信号编码电路、数据信号输入/输出接口电路、显示屏信号译码与驱动电路及其他一些辅助功能电路等组成。

　　2.引脚功能

　　SC-MC-3集成电路采用42脚双列直插式塑料封装，引脚排列如图所示，其引脚功能见表所列。

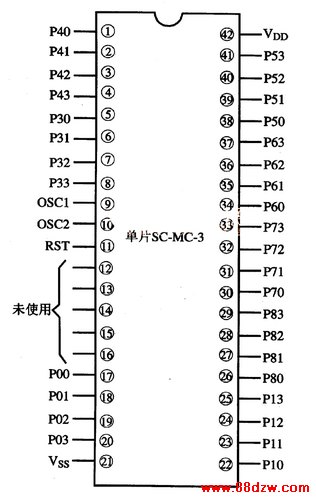

　　SC-MC-3集成电路的引脚排列方式

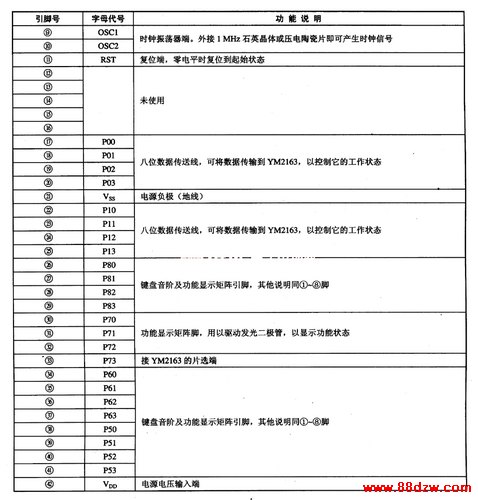

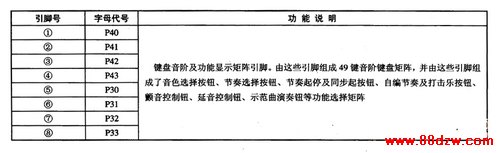

　　SC-MC-3集成电路的引脚功能
