菱形桥式模拟开关电路图
[09-13 18:59:05] 来源:http://www.88dzw.com 开关电路电路图 阅读:8790次

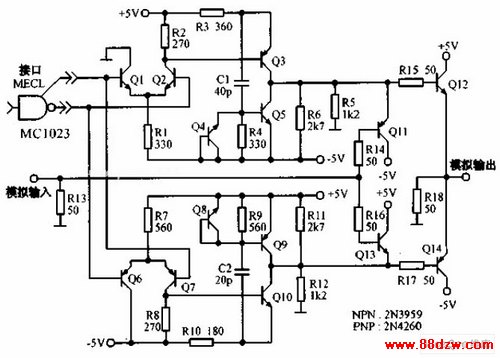

文章摘要:菱形桥式模拟开关电路如下图所示,该电路在3ns内可开关峰-峰值为3V的模拟信号。对称驱动电路以20MHz时钟频率接通和断开四晶体管菱形桥电路。1V直流模拟输入信号的典型上升时间是1.5ns,下降时间是2ns。该电路符合多路转换器和100Mb/s脉码调制遥测编码器的采样保持电路的要求。
菱形桥式模拟开关电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com菱形桥式模拟开关电路如下图所示,该电路在3ns内可开关峰-峰值为3V的模拟信号。对称驱动电路以20MHz时钟频率接通和断开四晶体管菱形桥电路。1V直流模拟输入信号的典型上升时间是1.5ns,下降时间是2ns。该电路符合多路转换器和100Mb/s脉码调制遥测编码器的采样保持电路的要求。
