逻辑控制模拟开关电路图
[09-13 18:59:04] 来源:http://www.88dzw.com 开关电路电路图 阅读:8885次

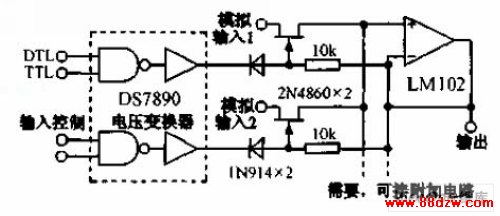

文章摘要:逻辑控制模拟开关电路如下图所示,开关电路选用2N4860结型场效应管,其导通电阻只有20Ω而且夹断漏电流很小。运算放大器LM102构成电压跟随器,起输出缓冲作用。DS7800电压变换器可在DTL和TTL电平控制下驱动开关电路。
逻辑控制模拟开关电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com逻辑控制模拟开关电路如下图所示,开关电路选用2N4860结型场效应管,其导通电阻只有20Ω而且夹断漏电流很小。运算放大器LM102构成电压跟随器,起输出缓冲作用。DS7800电压变换器可在DTL和TTL电平控制下驱动开关电路。
Tag:开关电路电路图,电路图讲解,电路图练习,电子电路图 - 控制电路图 - 开关电路电路图
