无电源光控开关电路图

文章摘要：无电源光控开关电路如下图所示，通常的光控开关本身需要电源供电，虽然集成光控可控硅开关时不需要电源，但是难以满足灵敏度、高耐压等要求。（a）电路为无电源光控直流开关，其中2CR1、2CR2为密栅高速硅光电池，用于接收光信号，产生电压并输出电流。(b)电路为无电源光控交流开关，如果负载电流不大，可以不用交流接触器，将负载直接在交流接触器位置于。

无电源光控开关电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

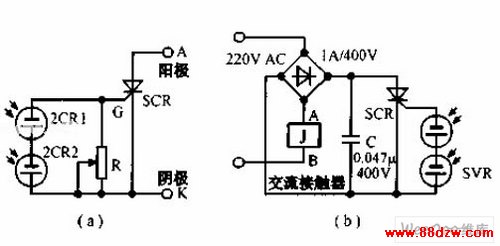

无电源光控开关电路如下图所示，通常的光控开关本身需要电源供电，虽然集成光控可控硅开关时不需要电源，但是难以满足灵敏度、高耐压等要求。（a）电路为无电源光控直流开关，其中2CR1、2CR2为密栅高速硅光电池，用于接收光信号，产生电压并输出电流。(b)电路为无电源光控交流开关，如果负载电流不大，可以不用交流接触器，将负载直接在交流接触器位置于。
