　　STV8223是法国SGS-THOMSON公司生产的电视中频信号放大集成电路，广泛应用于各种国产和进口大屏幕彩色电视机中，如创维、TCL、高路华等彩色电视机。

　　1.功能特点

　　STV8223集成电路内部主要由锁相环电路、AV/TV控制电路、38MHz鉴频电路、中放与高放AGC电路、音频信号放大电路、鉴频电路、电子音量控制电路及其他一些附属功能电路等组成。

　　2.引脚功能及数据

　　STV8223集成电路采用24脚双列式封装，其引脚功能及数据见表所列。

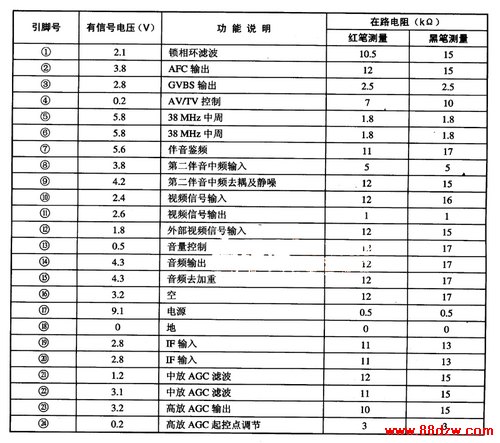

　　STV8223集成电路的引脚功能及数据
