一款无线门铃电路,标签:电子小制作,http://www.88dzw.com本无线门铃是笔者剖析的一款电子产品。

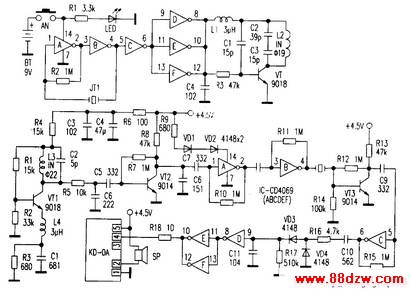

无线门铃按钮连同发射机一起,嵌入门边的墙壁上,接收机在室内的接收距离可达10m以上。发射机使用9V叠层电池,接收机使用三节5号电池。接收机守候电流仅0.5mA,工作电流140mA,见图l和图2。
发射部分 上图电路中由CD4069六反相器中的A、B、电阻R2、晶体JT1等组成高频振荡器,C、D、E、F分别组成整形及驱动电路。信号经三极管9018放大,再经L2、C2、C3谐振后向空中发射。
接收部分 如下图,外来信号经环状天线L3接收后,由VTl等元件组成超再生检波器,VT2、VT3、A、B、C作电压放大,VD3、VD4等作大信号检波(这是为抗干扰而设的),最后检波信号通过D、E、F,在(10)、(12)脚输出方波信号,触发专用门铃芯片KD-0A的引脚(4),此时喇叭就会发出响亮的“叮咚”,“您好请开门”呼叫声。图中L2、L3由敷铜箔制作成“Ω”形环状天线。
