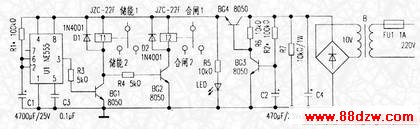

　　1.电路图及工作原理
    BG3、BG4组成延时断电开关。在合闸结束后切断后面电路的电源。减少电能损耗及使电路复位。U1、BG1、BG2及接触器T1、T2组成合闸装置。当线路来电时。断路器上口供电电压220V加到变压器。输出约10V交流电。经整流输出约14V直流电，C2通过R2充电，BG3截止，BG4导通，为合闸电路供电。U1得电。C1通过R1充电，U1③脚输出高电平，BG1导通，BG2截止，接触器T1吸和，常开触点储能1、储能2闭合，断路器储能。当C1上电压上升到1／3VCC时，U1暂态结束。③脚变为低电平，BG1截止，T1复位。储能延时结束。BG2导通，接触器T2吸合，常开触点合闸1、合闸2闭合，断路器合闸，为线路送电。当C2电压上升到使BG3导通时，BG4截止，后面的电路断电，整个合闸工作结束：

  2．制作与调试

  元件选择：U1为NE555，接触器为JZC-22F．线圈电压12V．变压器用5VA小变压器。其余元件图中已标出。电路安装无误调试点只有R1及R2。调整R1使储能延时为6~10s，调整R2使合闸工作结束后再延长10s，R7为停电时C2的泄放电阻。整个电路安装在一塑料盒内．电源取自断路器上口，隔离开关下口，接触器常开触点储能1、储能2接在储能按钮两根储能线上，合闸1、合闸2常开触点接在合闸按钮两根线上。通电后，T1吸合，听到断路器储能电机的响声，延时一段时间后，T2吸合，断路器合闸．线路送电。观察此装置的指示灯延时一会后熄灭，调试结束。

    此装置使用至今已一年．一直正常。自从安装此装置以来．不论电网是何种原因停电。笔者不用等待合闸．也未在半夜接到单位送不上电的电话．减轻了工作紧张压力。
