好多家庭在同一电话线路上接有多部电话机，分别放在不同的房间以方便就近接打。但是往往会出现来电时接听人不是被叫人的情况。此时，要么大声呼唤被叫人，劳神费力；要么让来电人挂机后重拨，徒增对方话费与麻烦，实不可取，本文介绍的同线电话转呼及互通器可解决这一问题。同时，利用其互通功能还可以在同线上的两部或多部电话间实现免费通话。电路原理如下图所示。
　　

　　1.使用工作过程和原埋
　　
　　下图中， 外线经极性转换电路（D12～D15组成）及继电器的常闭触点后，又经R10和内线上并接的多部电话机连接在一起。当内线上的某个电经半波整流及简单的稳压获得5V左右的电压给U2和U3供电，另一路经倍压整流后， 由V2、V3等提供约30mA的恒流给电话机供电（转呼及互通时）。

　　摘机后可直接拨打外线电话，但如果按一次电话机上的星号键，经U2双音多频解码集成电路MT8870解码，U3A组成的双稳电路后可使V6导通，继电器吸合，在将外线断开并保持摘机状态的同时经R8使V3、V2导通给电话机供电，同时又经D8维持电源工作。此时如果挂机，则V4截止，使V5工作于50Hz的开关状态，从而产生振铃信号使内线上所接的电话机持续振铃（区别于正常的断续振铃），待另一方拿起电话后振铃即可停止，完成转呼或内线呼叫。此时，如欲内部通话，呼叫方拿起电话即可。否则，另一方说话会无人应答，此时可知应是外线电话，另一方只需按一次电话机上的星号键即可由U2再次解码、U3A组成的双稳电路翻转使V6截止，从而接通外线进行通话。

www.88dzw.com

　　2.电路特色

      此电路有三个特色：

　　其一是充分节能。电话不用时，变压器不会通电工作，同一般电话无异；接打外线时，变压器虽通电，但恒流电路并不导通，功耗很小。

　　其二是巧妙的振铃电路设计。直接利用恒流供电电路的通断形成振铃信号。

　　其三是利用倍压整流获得所需电压，不需特制变压器，方便制作。

　　3.安装调试
　　

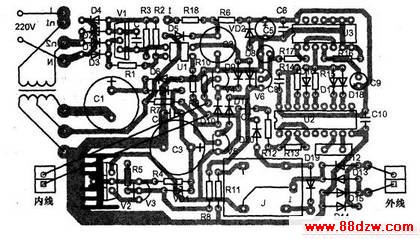

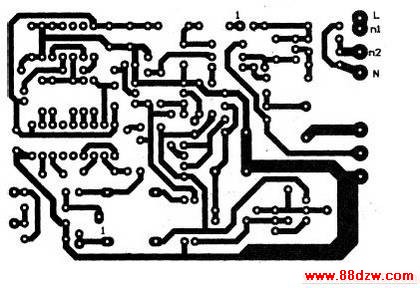

　　中图是此电路的印制板图（焊接面），上图是其元件装配及接线图（元件面）。注意V2要安装在散热器上。

　　元件应按照下图中所标注的参数进行选择，如果选用其它型号，应注意其参数特别是耐压值。

　　在元件选择其它型号时，应注意VD1和R4的配套，一般应使电路的恒流值在20～30mA之间。R10不可过大，否则可能会造成V4的损坏，但过小也会造成V4不能充分饱和导通。J可选择12V以下的通用小型继电器如4123或4098等，其吸合电流可通过R18进行调整。

　　变压器次级电压不够会造成某些电话机不能振铃。 C3容量不够会造成内线通话时电话机的耳机中有噪声。

　　按以上所述元件选择合适并正确安装后，一般不需调试即可正常工作。但安装调试和使用时注意安全！
