　　某住宅家中无人，当窃贼撬开门窗时，远在千里之外的主人手机突然响起来。经确认呼入号码后就知道家中有了情况，赶紧向邻居或物业求助。

　　这样的报警装置售价高昂。笔者介绍两个简易实用的报警电路供大家参考。

　　一、干簧管直接触发电路
　　
　　
　　一般的桌机电话在不拿起受话耳机的情况下，可使用免提键和重拔键完成通话。就是利用这个条件，我们从电话机的印刷板中将这两组接点引出来，并接在两支干簧管的动合片上。再把这两个干簧管安装在门框上方。按一定间距成并行排列，在门的相应位置安装磁铁，使推开门时干簧管Kl吸合，相当于按下免提键；再继续推门。K1释放，K2吸合，相当于按下苇拨键，电话机完成呼叫，于是被设定的手机立即响起来，为了防止在拨号时惊动窃贼。应将电话机的喇叭回路中串接一个小开关，在每次将重拨号存储后切断声响。

　　该电路成本低、制作简单，而且不用外电源，但仅局限于门窗的防护。由于要用四条信号传输线与电话机连接，故距离不能过长。否则易造成干扰误动。

　　二、断线脉冲触发电路
　　

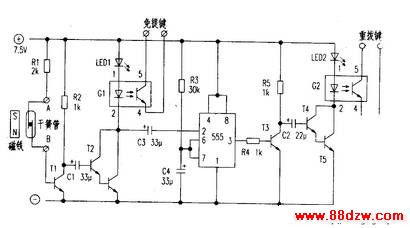

　　仍然从电话机中取出免提接点和重拨接点，与丽个光电耦合器的④、⑤接点并联（见附图），利用光耦管①、②脚导通时，④、⑤脚电阻急剧变小的功能，代替触点的闭合。

　　电路分析如下：在刚开始接入电源的瞬间，由于干簧管的A、B两端闭合；晶体管T1导通，其集电极负电位通过Cl使T2截止（此时，电容C2由于瞬间充电使T4短时导通，但对电路无任何影响）。进入待机后，除T1小电流导通（5mA左右）外。

　　其他元件均处于截止状态。当A、B断开瞬间，T1突然截止，集电极电位升高，Cl迅速充电。使T2短时导通，光耦合器G1导通相当于按下电话机免提键，与此同时单稳电路555的第②脚被负脉冲触发，第③脚输出高电压使T3也导通2秒，T4截止，C2完成放电，当2秒过后T3又截止，集电极电位升高，C2充电使T4导通，光耦合器G2导通。相当于按电话机的重拨键，发出了呼叫信号。

　　该电路的特点是：只要有。一个断线脉冲的触发（任何正脉冲均可）就能产生两个短间隔的启动信号，所以在A、B两点既可接人干簧管，用磁铁的离合做信号源，也可以用细导线将保护物围起来。用断线脉冲做信号源，导线的电阻可以在lOkΩ以上。
