双色音乐彩灯的制作

文章摘要： 本装置能够使绿、红两路彩灯组随音乐频率的高低和强弱变化不断闪亮，产生音、色、光浑然一体的效果，给人以美的感受。工作原理双色音乐彩灯电路如上图所示。一该电路首先将取自音箱的音乐电信号分成高、低两个频段，然后通过分别控制两路双向晶闸管VS1、VS2的通断，来达到控制对应绿、红两路彩灯闪亮的目的。取自音箱的音乐电信号通过接线柱X1与X2、分压电位器RP（作灵敏度调节）和_隔离兼升压变压器T后，被分频元件——电容器C和电感器L分成高、低两个频段，并分别加至双向晶闸管VS1和VS2的控制端，作为触发信号控制其导通角，进而控制加在对应彩灯组H1、H2两端的电压大小。随着优

双色音乐彩灯的制作,标签：电子小制作,http://www.88dzw.com

    本装置能够使绿、红两路彩灯组随音乐频率的高低和强弱变化不

断闪亮，产生音、色、光浑然一体的效果，给人以美的感受。

　　工作原理
　　
　　双色音乐彩灯电路如上图所示。

　　一该电路首先将取自音箱的音乐电信号分成高、低两个频段，然后通过分别控制两路双向晶闸管VS1、VS2的通断，来达到控制对应绿、红两路彩灯闪亮的目的。

　　取自音箱的音乐电信号通过接线柱X1与X2、分压电位器RP（作灵敏度调节）和_隔离兼升压变压器T后，被分频元件——电容器C和电感器L分成高、低两个频段，并分别加至双向晶闸管VS1和VS2的控制端，作为触发信号控制其导通角，进而控制加在对应彩灯组H1、H2两端的电压大小。

　　随着优美乐曲节奏的起伏，绿、红两组彩灯将会按照音乐信号的频率高低及强弱变化相应闪亮，发出不断变化着的色光来。

　　元器件选择
　　
　　VS1、VS2用BCR3AM-6型（额定通态平均电流It=3A、断态重复峰值电压Udrm≥400V）双向晶闸管，要求两管参数尽可能一致，满负载（500W）使用时需加装铝散热板。

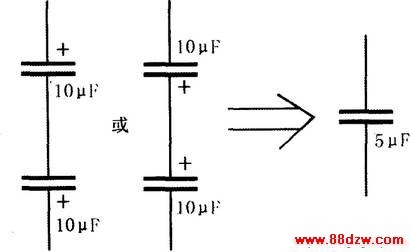

　　RP选用标称阻值是4.7kΩ的普通电位器。C选用无极性电解电容，亦可用两只普通10 μ F电解电容器反极性串联后代替，其接线如下图所示。L用袖珍收音机上常用的输出变压器初级绕组（电感量约70～100mH）来代替。T可用晶体管收音机常用的小型推挽输出变压器，要求初、次级间绝缘性能良好。

　　H1、H2彩灯组可用市售220V、25W钨丝灯泡并联构成，每组最多可并联20只。也可采用市售“满天星”节日闪光彩灯链（灯泡套有塑料花，每串20个，工作电压为交流220V）一至数串并联构成H1和H2彩灯组，以更利于组成各种复杂图案和装饰美化环境。

　　使用前应将各串灯链的第一只带双金属片（原来控制自闪光用）的小灯泡改换成普通备用灯泡，不再让彩灯链自动闪亮。



www.88dzw.com

    制作与使用
　　
　　上图所示为该双色音乐彩灯的印制电路板接线图。印制电路板实际尺寸约为70mm×45mm，可用刀刻法制作。具体方法是：裁取尺寸合适的单面敷铜板。按图画好铜箔线条，用小刀（最好用废钢锯条的锋利断口）将不需用的铜箔划开、剥掉；再用电钻在电路板上打孔，并用湿布沾上去污粉将铜箔面擦磨光亮，涂一层松香酒精溶液，晾干就可使用。

　　焊接好的电路板按照下图所示，装入一个绝缘密闭小盒（如市售香皂盒）内。盒面板开孔固定电位器RP及接线柱X1、X2，盒上侧面开孔用双股塑料外皮电线分别引出彩灯组H1、H2，盒下侧面开孔通过长约。1 m的双股塑料外皮电线引出电源插头XP。为了便于使用，可在盒内固定一电工常用的四眼接线端子。通过它连接电路板与被控彩灯组。

　　装配成的电路，只要元器件质量有保证，焊接无误，一般不需任何调试便可投入使用。万一发现绿、红两路彩灯组的闪光及亮度始终相差悬殊（通过调节电位器RP或音响设备的音调均不见效），或有一路彩灯组基本上不闪光，可通过适当增减电容器C的容量或电感器L的匝数，来改变电路分频点的频率，从而加强或减弱所对应彩灯组的闪光强度，使两彩灯组闪光及亮度达到满意程度。

　　使用时，首先将接线柱X1、X2通过电线接音箱两端，并将电源插头XP插入220V交流市电插座内；然后，在音箱正常播放乐曲的条件下，调节电位器RP阻值，使绿、红两路彩灯组随音乐节奏及频率（音调）闪光最为明快为止。注意：印板接有市电，调试、制作应注意安全。
