    目前条件较好的学校，教室内的灯光亮度和自然采光效果都相当不错。但是，由于人们的节约意识淡薄，在白天自然光很强的情况下，教室内的长明灯仍到处可见，这是一种极大的浪费。笔者根据学校的实际情况，设计并制作了教室照明节电控制器，在白天光线达到一定照度时。教室内电灯自动关闭，室内照度下降到一定程度时才允许开灯照明，避免了白天的长明灯，阴雨天光照度低时仍能开灯照明，经实际应用效果较好。

　　工作原理
　　

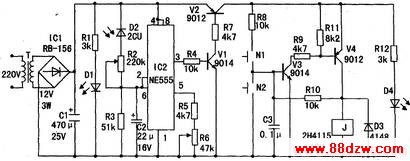

　　电路如图所示，市电经T降压、IC1整流、C1滤波后，输出12V直流电压，D1为电源指示发光管。电源经D2、R2、R3分压后加给时基电路IC2的2、6脚。当环境光线由强变弱时，D2的内阻由小变大，当IC1的2、6脚电压下降到1／3 VCC时，IC2输出状态反转，3脚输出高电平，V1、V2饱和导通，后级电路得电，D4.发光，指示允许开灯照明；当按下N1的瞬间，电源经R8、N1加给V3基极，V3、V4饱和导通，J得电吸合，其触点接通照明灯电源回路，同时，V4集电极的电压经R10反馈给V3的基极，使V3、V4.维持导通，J得以自保；需要关灯时按下N2，V3基极对地短路的瞬间，V3、V4截止，J释放，切断照明灯电源。

　　当环境光线由弱变强时，D2的内阻由大变小，当IC1的2、6脚电压上升到2／3 Vcc时，3脚输出低电平，V1、V2截止，后级电路失电，J释放，自动关闭教室内的照明灯。图中C2的容量较大，可防止夜间的瞬时强光照射D2时使教室内电灯熄灭，C3可防止外界干扰，提高电路的可靠性；R5、R6的加入可改变照明灯由亮到熄由熄到亮过程中的滞后程度，该阻值越小，滞后程度也就越小。

　　制作与调试
　　
　　将图中元件焊接在一块6×9cm的电路板上，固定在相应的塑料盒内，D1、D4应安装在机壳比较醒目的位置。当教室内光照度不需要开灯照明（光照度200LUX左右）时，自下而上调整R2，使J刚好释放，D4熄灭；当教室内光照度下降到需要开灯照明（150LUX左右）时，自下而上调整R6，使D4发光，调整R6后会影响R2的设定值，需要再次调整，利用照度计调整比较方便。

　　安装与使用
　　
　　将控制器固定在教室内适当位置，D2应处在教室内灯光照不到的窗口朝外方向，以采集自然环境光照度，N1、N2可利用原有的墙壁开关改制，方法是：在墙壁开关的面板上钻孔，装上两个自复位按扭N1、N2。在教室内光线较弱D4发光的前提下，按一下N1，照明灯开启，按一下N2照明灯应熄灭；图中元器件参数的控制功率≤5KVA。
