用555制作通路检测器,标签：电子小制作,http://www.88dzw.com

　　本电路也是—种通路检测器，适合在电子设备安装调试及检修过程中，检验电路的通断状态，容易制作，使用方便。

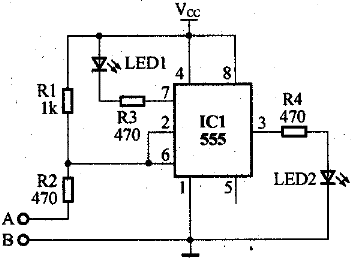

　　555集成电路接成滞后比较电路。

　　A和B是检测探头。在检测之前，A与B开路悬空，等效于开路，这时555的2脚与6脚为高电平，3脚与7脚输出低电平，故LED1发光，LED2不发光。

　　因此，当A、B接入被测电路的两端点，如果LED2发光表示A、B之间为通路，否则LED1发光。

　　一般情况下，被测电路的两点间等效电阻≤30Ω视为通路，＜30Ω视为阻路。当A、B两探针接触被测电路两点时，若＞30Ω，则555的2脚与6脚电压大于电源电压的1／3，故输出状态不变，两个LED发光状态也维持不变。若＜30Ω，则555的2脚与6脚电压就小于电源电压的1／3，故3脚输出翻转成高电平，使LED2发光指示，同时7脚内部开路，使LED1截止不发光。
