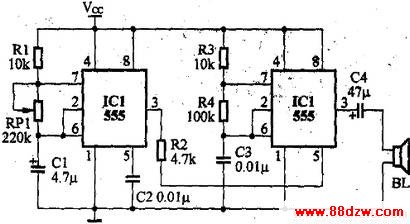

　　本电路可以模拟急救车发出的警笛音色。电路由两只555组成，它们都工作在多谐振荡状态。IC1的工作频率比较低，·其频率为：

　　f1=1.44／(R1+2RPI)C1该频率由IC1的3脚输出振荡方波，通过R2用来控制IC2的振荡频率。

　　IC2的频率为：

　　f2=1.44／(R3+2R4)C3因为555的5脚控制端如果外接一个参考电压，则可以改变触发电平值，当IC1的3脚输出方波为低电平时，通过R2，加到IC2的5脚，IC2的振荡频率就变低，当IC1的3脚输出为高电平时，IC2的振荡频率变高，其变化的信号通过C4，使扬声器发出高、低音交错的呜叫，近似急救车的警笛声。

　　改变R3、R4、C3的值，警笛声的频率也会发声相应的变化。
