四路音频切换开关的制作
[09-14 01:26:11] 来源:http://www.88dzw.com 电子制作 阅读:8818次
文章摘要:本文介绍一款简单易制的四选一音频切换开关电路,它能从四路信号源中任选一路作为输出。一、工作原理电路 由4线-10线泽码器CD4028组成,A、B、C、D是码输入端,Qo~Q9是十进制译码输出端。电路见图,按下开关SB,电路得电工作。S1、S2、S3、s4为四只轻触开关,当按下S1时,相当于D、C、B、A四个输入端的输人为BCD码0001,此时十个输出端仅Q1输出高电平,发光二极管LED2点亮,指示该路输入信号被选通。同时三极管VTl导通,第一路音频信号源流经VTl的c、e极,并从“输出”端输出。当Sl被放开时,开关S1的触点跳开,此时因有电阻R2将输出端Ql的高电平反馈到输入端A,使Ql
四路音频切换开关的制作,标签:电子小制作,http://www.88dzw.com本文介绍一款简单易制的四选一音频切换开关电路,它能从四路信号源中任选一路作为输出。
一、工作原理电路
由4线-10线泽码器CD4028组成,A、B、C、D是码输入端,Qo~Q9是十进制译码输出端。

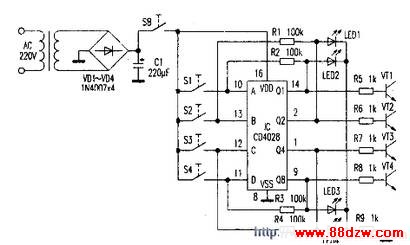

电路见图,按下开关SB,电路得电工作。S1、S2、S3、s4为四只轻触开关,当按下S1时,相当于D、C、B、A四个输入端的输人为BCD码0001,此时十个输出端仅Q1输出高电平,发光二极管LED2点亮,指示该路输入信号被选通。同时三极管VTl导通,第一路音频信号源流经VTl的c、e极,并从“输出”端输出。当Sl被放开时,开关S1的触点跳开,此时因有电阻R2将输出端Ql的高电平反馈到输入端A,使Ql自动保持在高电平输出不变。当按下S2时,相当于D、C、B、A的输入为BCD码0010,此时十个输出端仅Q2输出高电平,发光二极管LEDl点亮,指示该路输入信号被选通。
同时三极管VT2导通,第二路音频信号源流经VT2的c、e极并从“输出”端输出。当S2被放开时,同理,Q2能自动保持在高电平输出不变。
此时,Ql输出低电平,LED2熄灭,第一路音频信号源关断。当按下S3时,相当于D、C、B、A的输入为BCD码0100,此时第三路音频信号源被选通。当按下S4时,相当于D、C、B、A的输入为BCD码1000,此时第四路音频信号源被选通,从而实现了对音频输入信号的四选一。
二、元件选择
参数都标在图中,其中,LEDl-LED4为红色发光二极管,S1~s4为轻触开关,SB为拨动开关。
