用普通元件制作廉价胆机
[09-14 01:26:10] 来源:http://www.88dzw.com 电子制作 阅读:8251次
文章摘要:听烦了半导体器件制造的功放,早就想一品胆机音色。刚好手中有些廉价元件,于是亲自动手焊一台胆机。很多人说开关稳压电源不适合于胆机,而我做胆机却采用一只输出电压为+130V的彩电维修用开关电源,改动高压的取样电阻,使输出电压为+230V(或+250V)。将一组低压(如+25V)电源的整流二极管、滤波电容调换极性焊上,输出的负电压经稳压管稳压(-12V)后给6P1管(7)脚作负偏压。用φlmm以上的漆包线,在开关变压器的磁心上加绕2匝左右(经试验确定)给灯丝供电(图1)。因工作时开关管和开关变压器发热严重,特用一个电脑CPU散热用的小风扇给它们散热。胆机输出变压器对音质影响很大,但由于稍上等品牌的价
用普通元件制作廉价胆机,标签:电子小制作,http://www.88dzw.com听烦了半导体器件制造的功放,早就想一品胆机音色。刚好手中有些廉价元件,于是亲自动手焊一台胆机。
很多人说开关稳压电源不适合于胆机,而我做胆机却采用一只输出电压为+130V的彩电维修用开关电源,改动高压的取样电阻,使输出电压为+230V(或+250V)。将一组低压(如+25V)电源的整流二极管、滤波电容调换极性焊上,输出的负电压经稳压管稳压(-12V)后给6P1管(7)脚作负偏压。用φlmm以上的漆包线,在开关变压器的磁心上加绕2匝左右(经试验确定)给灯丝供电(图1)。因工作时开关管和开关变压器发热严重,特用一个电脑CPU散热用的小风扇给它们散热。
胆机输出变压器对音质影响很大,但由于稍上等品牌的价格太高,因此本机采用廉价的25W线间变压器代用,效果也不错。

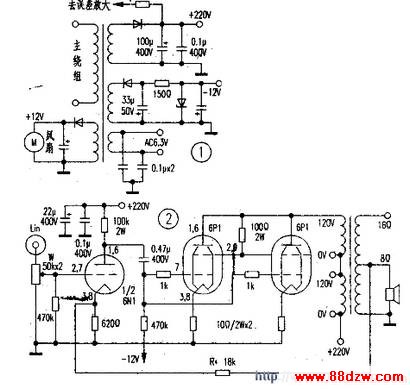

本功放只采用两级放大。一只6N1作L、R两声道的前置放大,后级每声道采用两只6P1管并联作单端输出。这样做的好处是既增大了输出功率,降低了输出阻抗,又有利于胆管与线间变压器闻的阻抗匹配。电路见图2。
焊机完毕,用摩过机的三星650V型CD机,播放一曲蔡琴的《秦淮河畔》,用本功放推动一对用南鲸喇叭自制的多音室三分频落地音箱。顿时,醇厚悦耳的声音迎面扑来,珠圆玉润、粒粒晶莹,一扫以往晶体管功放生硬刺耳、久听易烦的音色。另外,适当调整大环路负反馈电阻R的阻值(可以用一只50kΩ的电位器试调,调好后再用一只阻值相同的固定电阻焊上),可以微调音色,以适应不同的听感要求。经试验,此电阻开路(无负反馈埘,声音明亮,亮而不毛,颇具晶体管功放韵味;而调到18kΩ时,声音明显内敛,醇美耐听,胆味凸现。
