用555制作的隔离型电子开关电路

文章摘要：笔者设计出一种简单的隔离型电子开关电路（见附图），通过实验证明效果良好。工作原理 由时基电路555及周围元件组成50Hz方波振荡器，当555的（3）脚输出高电平时，V2导通，V1截止，变压器T原边L上端为正，下端为负；当555（3）脚输出低电平时，Vl导通，V2截止，L上端为负，下端为正。L在50Hz内的交变电流的变化，使变压器T次级L1～L4四个绕组产生感应电压，L1、L4上端为正，V3、V6导通，输出电压A正B负；L2、L3上端为正，V2、V5导通，输出电压A负Bt，其结果A、B两端为50Hz方波电压。元件选择 稳压管VDI、VD2稳压值为7.5V，VD3～VD6稳压值

用555制作的隔离型电子开关电路,标签：电子小制作,http://www.88dzw.com

　　笔者设计出一种简单的隔离型电子开关电路（见附图），通过实验证明效果良好。

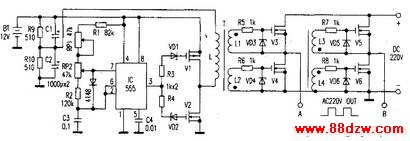

　　工作原理
    由时基电路555及周围元件组成50Hz方波振荡器，当555的（3）脚输出高电平时，V2导通，V1截止，变压器T原边L上端为正，下端为负；当555（3）脚输出低电平时，Vl导通，V2截止，L上端为负，下端为正。L在50Hz内的交变电流的变化，使变压器T次级L1～L4四个绕组产生感应电压，L1、L4上端为正，V3、V6导通，输出电压A正B负；L2、L3上端为正，V2、V5导通，输出电压A负Bt，其结果A、B两端为50Hz方波电压。

　　元件选择
    稳压管VDI、VD2稳压值为7.5V，VD3～VD6稳压值为12V。V1～V6均为VMOS管。Vl为P沟道型，其余为N沟道型。V1、V2两管的耐压只要有50V/1A即可。V3～V6可选IRF740或根据实际功率来选定。变压器T铁心可以用得很小，初次级匝数比取1：3，L、L1～L4的匝数视选择铁心截面积而定。

　　调试先不接V1～V6。调电位器RPI，用频率计测555的（3）脚为50Hz。然后调RP2，用示波器再测555的（3）脚，使输出方波占空比基本相等。L1～L4头尾不能接错，其他接线无误后。接入V1～V6即可工作。
