采用智能控制器ICB1FLO2G制作120W灯电子镇流器
[09-14 01:23:42] 来源:http://www.88dzw.com 电子制作 阅读:8516次
文章摘要:目前,高强度放电灯(HID)在办公楼宇、商场照明和户外泛光照明方面已得到广泛使用。由于大功率节能灯具有高光效(≥801m/W)、高显色指数(≥90)和低成本、长寿命等特征,在很多场合可以替代传统HID灯。对于以往被广泛应用的小功率 (如26W以下)节能灯,由于可以允许不带功率因数校正(PFC)功能,故可以采用简单的驱动电路。而对于大功率节能灯来说,根据IEC1OOO-3-2等标准要求,必须对其电子镇流器的输入电流谱波进行限制,即必须采取 PFC技术措施。带有PFC功能的电子镇流器通常需使用 2块单片 IC,其中一块IC是PFC控制器。另一块IC是镇流器控制器。英飞凌科技公司最近推出的智能镇流器
采用智能控制器ICB1FLO2G制作120W灯电子镇流器,标签:电子小制作,http://www.88dzw.com目前,高强度放电灯(HID)在办公楼宇、商场照明和户外泛光照明方面已得到广泛使用。由于大功率节能灯具有高光效(≥801m/W)、高显色指数(≥90)和低成本、长寿命等特征,在很多场合可以替代传统HID灯。对于以往被广泛应用的小功率 (如26W以下)节能灯,由于可以允许不带功率因数校正(PFC)功能,故可以采用简单的驱动电路。而对于大功率节能灯来说,根据IEC1OOO-3-2等标准要求,必须对其电子镇流器的输入电流谱波进行限制,即必须采取 PFC技术措施。
带有PFC功能的电子镇流器通常需使用 2块单片 IC,其中一块IC是PFC控制器。另一块IC是镇流器控制器。英飞凌科技公司最近推出的智能镇流器控制器 ICB1FLO2G,将 PFC控制器和镇流器控制器集成在同一芯片上,从而使外部元件数量大幅缩减,使镇流器电路设计大为简化。
ICB1FLO2G 是 ICB1FLOIG 的升级产品)采用 18 引脚 PG-DSO封装,为设计高功率因数、高性能、低成本和高可靠电子镇流器,提供了单芯片解决方案。

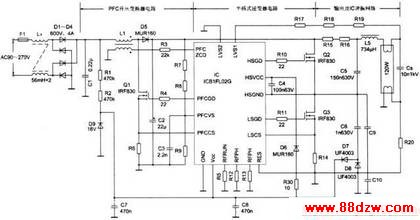

基于 ICB1FLO2G 的 120W节能灯电子镇流器电路如图 1所示。该电路由输入EMI 滤波器、有源 PFC升压变换器、半桥式逆变器及输出级等部分组成。
对于下图所示电路,当接通 AC 电源后,桥式整流电路输出电压(未经滤波,C1 不是平滑电容)而是高频滤波电容)经 R1 和R2对电容C7、C8充电。当 IC脚 VCC上的电压超过 IOV 的门限后,IC导通,IC脚 RES 输出一个 20μA 的电流检测灯管低端灯丝是否完好。只要脚 RES上的电压低于 16V,就被认为下端灯丝是完好的。通过R15、R16 的电流流向灯管上端灯丝,再经 R19、R18 和 R17 流入 IC 脚 LVS1。只要流入脚 LVS1 的电流大于15μA,则说明上端灯丝是完好的。只要灯丝完好,半桥电路和PFC前量级电路同时开始工作。如果灯丝异常,电路则进入故障保护模式。

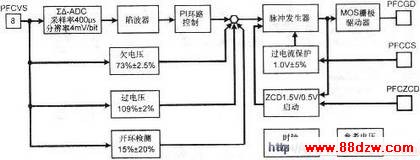

ICB1FLO2G 的 PFC控制器只有4个引脚,其内部电路组成如图所示。这种由数字和模拟电路组成的 PFC控制器,同时提供输出欠压、过压、过电流及开环检测与保护。
在正常负载下,PFC 电路工作在临界导电模式。当 IC驱动PFC开关 Q1 导适时,二极管 D5截止,电感( L1 )电流从 0开始线性增加。 Q1 源极电阻R6检测电感电流,只要其电压降达到一定的门限,Q1 则截止,L1 存储的能量使 D5正向偏置而导通,电感电流从峰值开始下降。只要电感电流一降至0,通过L1 的次级绕组传感,被 IC脚 PFCZCD检测,Q1 则再次导通,开始一个新的开关周期。每个开关周期的三角波高频峰值电感电流都追踪AC线路输入电压的瞬时变化轨迹,其高频成分被C1 旁路,从而得到与AC 电压同相位的低频(50Hz)正弦波平均输入电流,使系统呈现纯电阻性负载,功率因数几乎等于1。 在负载减小到一定程度后,PFC 电路则在断续导电模式工作,同样会在桥式整流器输入端产生一个正弦电流。

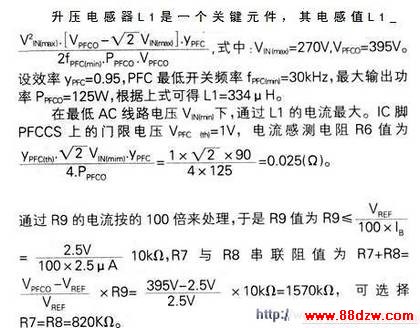

PFC升压变换器输入电压范围为 90 ~ 270V,其升压的 DC输出电压(即 C2两端电压)Vpfco一般围绕400V来设置,本设计选择Vpfco=395V。当 PFC输出电压高于正常值的 109%或低于73%时,通过R7、R8和 R9组成的分压器检测后,IC则进入故障保护模式。 R6检测电感电流)只要其电压降达到 1V 以上,IC 同样会进入故障保护模式。
