自制电动车可调稳压电源
[09-14 01:23:40] 来源:http://www.88dzw.com 电子制作 阅读:8969次
文章摘要:维修控制器和充电器需要各种直流电源,图1是一个多用可调稳压电源。该电源分两块,上半部桥式整流加电容滤波,不稳压。下半部桥式整流加电容滤波,再加可调三端稳压器,构成电压可调稳压电源。灵活组合可以适应各种需求。例如检测霍尔调速转把,仅使用可调稳压电源部分:调试36V有刷控制器欠压保护,将两个电源串联使用。 使用时注意: 1、测试霍尔器件时,仅用下半部分电源。 2、调控制器时,上下电源串联。 3、可调三端稳压器要加散热板。 4、电流最大可到1.5A。图2将上述电源串联后变为25V~45V可调电源。用于调试36V有刷控制器电池欠压保护。使用时,按图2连接将直流电压调到40V,调推

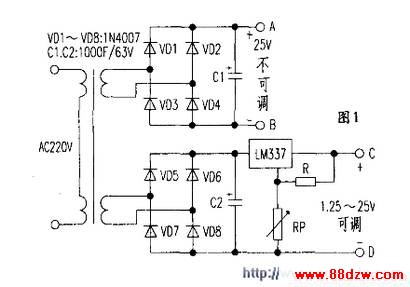

自制电动车可调稳压电源,标签:电子小制作,http://www.88dzw.com维修控制器和充电器需要各种直流电源,图1是一个多用可调稳压电源。该电源分两块,上半部桥式整流加电容滤波,不稳压。下半部桥式整流加电容滤波,再加可调三端稳压器,构成电压可调稳压电源。灵活组合可以适应各种需求。例如检测霍尔调速转把,仅使用可调稳压电源部分:调试36V有刷控制器欠压保护,将两个电源串联使用。
使用时注意:
1、测试霍尔器件时,仅用下半部分电源。
2、调控制器时,上下电源串联。
3、可调三端稳压器要加散热板。
4、电流最大可到1.5A。

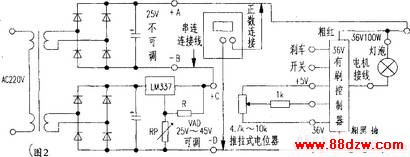

图2将上述电源串联后变为25V~45V可调电源。用于调试36V有刷控制器电池欠压保护。使用时,按图2连接将直流电压调到40V,调推拉电位器使灯泡刚刚发光即可,然后调RP缓慢降低稳压电源电压VAD,注意灯泡熄灭时对应的电压,就是该有刷控制器欠压保护动作值;调RP缓慢升高稳压电源电压VAD,注意灯泡重新发光时对应的电压。就是该有刷控制器欠压保护恢复值。建议动作值31.5V,恢复值33V。如果不在此范围,可改变控制器内部相应电阻的阻值,然后再重复测试。
