过压保护电路(一)
[09-14 01:22:58] 来源:http://www.88dzw.com 电子制作 阅读:8457次
文章摘要: 如图所示保护电路电路是利用光电耦合器的通断与否进行控制。电压正常时,光电耦合器几乎无输出,VT管被反偏而截止。当某种原因使电路电压升高时(零线断线或零线错接成相线等),取样电路次级电压随之升高,光电耦合器满足工作条件。光耦输出电流增大,使VT管偏置电压升高并饱和导通,执行机构继电器动作吸合,切断电源进而达到保护电器的目的。若故障消除,电压随之正常,该电路立即退出工作,恢复电路供电。 元器件选择:光电耦合器用4N25或类似品。三极管用***率管3BG12或3BG13均可。继电器触点选用5A以上。线圈工作电压可自定(5V以上至十几伏均可)。用发光二极管LED做续流管,可兼作指示器
过压保护电路(一),标签:电子小制作,http://www.88dzw.com

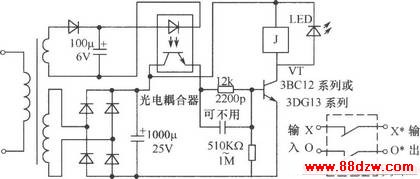

如图所示保护电路电路是利用光电耦合器的通断与否进行控制。电压正常时,光电耦合器几乎无输出,VT管被反偏而截止。当某种原因使电路电压升高时(零线断线或零线错接成相线等),取样电路次级电压随之升高,光电耦合器满足工作条件。光耦输出电流增大,使VT管偏置电压升高并饱和导通,执行机构继电器动作吸合,切断电源进而达到保护电器的目的。若故障消除,电压随之正常,该电路立即退出工作,恢复电路供电。
元器件选择:光电耦合器用4N25或类似品。三极管用***率管3BG12或3BG13均可。继电器触点选用5A以上。线圈工作电压可自定(5V以上至十几伏均可)。用发光二极管LED做续流管,可兼作指示器。需要动手改动的是电源,变压器初级按最大值380V计算(这里按初级380V有效值计算),这样可确保相电压一旦等于线电压时,装置能正常工作而不致于损坏,次级电压根据继电器线圈工作电压确定,具体要求可参考整流电路的技术要求。
