彩电消磁电路的过压保护

文章摘要：该装置的应用电路如图3所示。彩电中设置了一开机消磁电路，即在接通电源的瞬间，热敏电阻Rθ的温度较低，其阻值也较小，电源电压瞬间大部分都加在压敏电阻和消磁线圈L上，因而有很大的电流通过线圈L，产生很强的交变磁场，使显像管得以消磁。由于大电流通过Rθ后引起其温度升高，其阻值也因此而变大，故加在压敏电阻两端的电压降低，使消磁线圈L上的电流下降到一个很小的稳定值。这种电路的特点之一是压敏电阻MY的限幅作用，它可以降低热敏电阻Rθ的耐压值并能保护消磁电路。

彩电消磁电路的过压保护,标签：电子小制作,http://www.88dzw.com

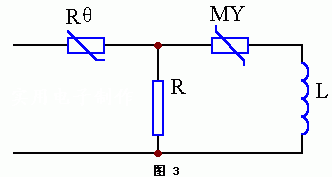

　　该装置的应用电路如图3所示。彩电中设置了一开机消磁电路，即在接通电源的瞬间，热敏电阻Rθ的温度较低，其阻值也较小，电源电压瞬间大部分都加在压敏电阻和消磁线圈L上，因而有很大的电流通过线圈L，产生很强的交变磁场，使显像管得以消磁。由于大电流通过Rθ后引起其温度升高，其阻值也因此而变大，故加在压敏电阻两端的电压降低，使消磁线圈L上的电流下降到一个很小的稳定值。这种电路的特点之一是压敏电阻MY的限幅作用，它可以降低热敏电阻Rθ的耐压值并能保护消磁电路。
