　　为了能方便地在阳台内接收卫视节目，笔者制作了“独轮车”式Ku天线。经试用。觉得实用、方便，特向朋友们介绍如下。

　　一、轮脚

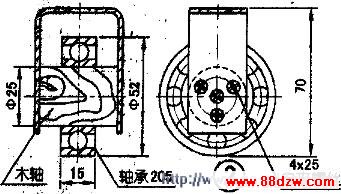

    1.用4mmx25mm、长约135mm的扁钢，按图1两端各钻Φ4mm孔3～4个，扁钢正中央钻Φ8.5mm的孔1个，折弯成“门”形轴承架。

　　2.在205轴承内圈敲入Φ25mImm.圊木棍作轴，木棍长度50～80mm，敲入后木棍在轴承外露部3.按图2将木轴放人“门”形轴承架内，用Φ4mmx25mm自攻螺栓紧固成一体。该轮脚憩高约为70mm。

　　二，带提手的立柱（见图4）
    1.取长l米、Φ15～Φ20mm镀锌铁管。一端烧红50mm敲扁后，轴向锯缝40mm，掰开形成燕尾（燕尾部分将浇铸在水泥底座中）。

　　2.将长250mm、Φ12mm一Φ14mm圆钢在中央敲弯约45°，并将其一端焊牢在立柱的中央，使圆钢与立柱相互垂直，成为立柱的提手。

　　三、浇制混凝土底盘{见圈3）
    尺寸：250mm×200mm×100mm，重约15kg。

　　要求：在250mmx200mm这面上，预埋M8×50mm燕尾螺柱l根，螺牙外露12mm。再预埋长120mm、Φ10mm燕尾圆钢2根，其外露部分均为70mm（与轮脚高度相等），使三根燕尾件呈等腰三角形分布。

　　并且在250mm×200mm面正中埋一块50mm×50mm塑料泡沫占位。

　　待混凝土凝固后，清除泡沫，正中央形成50mm×50mm方孔。

　　四、安装轮脚
    1.在底盘M8螺栓上用Φ8mm平垫圈、M8螺母将轮脚固定在底盘上。

　　2.将底盘整体翻过来，三脚朝下，把立柱燕尾朝向下，50mm×50mm方孔内注入标号较高的水泥沙浆，将立柱垂直浇注在方孔内，待沙浆凝固结实以后，装上Ku锅及Ku头。一台“独轮车”式Ku天线即制作完成（见图4）。

　　五、使用
    只要略拎起提手，即可移动该天线车运行于阳台内任意地点，寻找最佳接收位置。因底盘重约15kg，且三脚中有两脚不可滚动。所以三脚落地后，非常稳固，不必担心锅体位移而影响收视。

　　此装置比较适合于0.6m以下的Ku天线，全部重量不超过20kg，因而移动灵活，简单实用。
