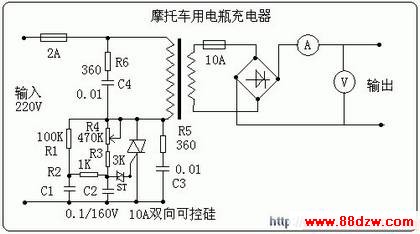

摩托车用电瓶充电器电路制作

文章摘要：本充电器制作简单，工作稳定可靠，调节范围宽；不用大功率大电流可控硅，可对6V：24V任何电瓶充电，R6、C4使负载近似为阻性。R1：100K、R2：1K、R3：3K、R4：470K（可变）、R5：360欧姆、R6：360欧姆、C1：0.1uf/160V、C2：0.1uf/160V、C3：0.01uf/600V、C4：0.01uf/600V、ST：触发双向二极管、双向可控硅：10A/600V、变压器：100W左右220V/30V、整流桥：15A/100V、电流表：10A、电压表：50V。

摩托车用电瓶充电器电路制作,标签：电子小制作,http://www.88dzw.com

　　本充电器制作简单，工作稳定可靠，调节范围宽；不用大功率大电流可控硅，可对6V：24V任何电瓶充电，R6、C4使负载近似为阻性。R1：100K、R2：1K、R3：3K、R4：470K（可变）、R5：360欧姆、R6：360欧姆、C1：0.1uf/160V、C2：0.1uf/160V、C3：0.01uf/600V、C4：0.01uf/600V、ST：触发双向二极管、双向可控硅：10A/600V、变压器：100W左右220V/30V、整流桥：15A/100V、电流表：10A、电压表：50V。
