用PCM2702自制USB声卡

文章摘要：主芯片采用大名顶顶的发烧级PCM2702，电阻用的是金属膜电阻，聚丙烯电容，双面板设计，由于电源采用USB接口上的电源，且USB电源是单电源5V，所以在输出端没有加一级放大。这给喜欢摩机的朋友留下很大摩机空间。PCM2702D/A芯片的基本规格特性兼容USB1.0支持16bit32KHz/44.1KHz/48KHz取样动态范围：100dB噪信比：150db(典型值)THD＋N：0.002％内部集成有独立的12MHz时钟发生器内建8×Oversampling数字滤波采用双电源供电。其中模PCM2702是一块单片数模转换芯片。它有两个数模转换输出通道和一个一体化的USB接口控制器。该接口符合USB

用PCM2702自制USB声卡,标签：电子小制作,http://www.88dzw.com

　　主芯片采用大名顶顶的发烧级PCM2702，电阻用的是金属膜电阻，聚丙烯电容，双面板设计，由于电源采用USB接口上的电源，且USB电源是单电源5V，所以在输出端没有加一级放大。这给喜欢摩机的朋友留下很大摩机空间。

　　PCM2702D/A芯片的基本规格特性

　　兼容USB1.0支持16bit32KHz/44.1KHz/48KHz取样

　　动态范围：100dB

　　噪信比：150db(典型值)THD＋N：0.002％

　　内部集成有独立的12MHz时钟发生器内建8×Oversampling数字滤波

　　采用双电源供电。其中模

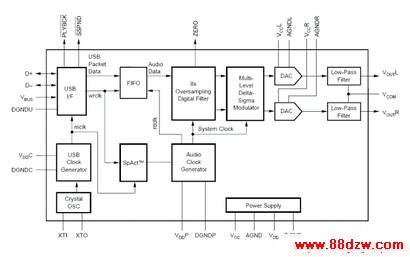

　　PCM2702是一块单片数模转换芯片。它有两个数模转换输出通道和一个一体化的USB接口控制器。该接口符合USB1.0标准。它采用最新开发研制的SPACtTM(采样期内自适应控制跟踪)系统。该系统能够从USB接口的音频数据中分离出一个稳定的、偏差较小的时钟信号以协调PLL和DAC工作。PCM2702主要由三部分组成(内部框图如下图所示)：一个是Burr－Brown公司研制的增强型多层次δ－σ调制器，一个是8×重复采样数字插值滤波器，还有一个模拟输出低通滤波器。PCM2702可以接收48KHz、44KHz和32KHz采样速率的16位立体声或单声道音频数据，芯片内部集成有数字电位器的软件静音功能，通过USB的音频等级需求可以控制电位器和静音功能。
