含指示灯的短路保护电路
[09-14 01:20:08] 来源:http://www.88dzw.com 电子制作 阅读:8737次
文章摘要:短路保护电路是利用一个晶体管来采样输出电压,根据输出电压在短路前后的状态变化判断是否发生短路,从而实现短路保护电路如图5所示为了方便示意短路与否,可以加入一个发光二极管做指示灯,如图6所示,短路发生后,放光二极管D3亮,消除短路后,重新启动电源,电路可以恢复正常工作. 工作原理如下:短路发生后,输出电压经过RA和RB采样得到电压值无法维持三极管Q1导通,于是Q1关断,电容C1被充电,连接AP3003EN管脚的VEN随着时间的推移电压不断升高,表达式如(E-3)所示,VEN一旦高于EN管脚的阈值电压,整个系统停止工作,实现了短路保护的功能。 短路保护设计需要注意两个方面,第一要避免短路保

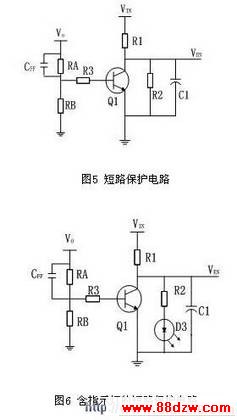

含指示灯的短路保护电路,标签:电子小制作,http://www.88dzw.com短路保护电路是利用一个晶体管来采样输出电压,根据输出电压在短路前后的状态变化判断是否发生短路,从而实现短路保护电路如图5所示为了方便示意短路与否,可以加入一个发光二极管做指示灯,如图6所示,短路发生后,放光二极管D3亮,消除短路后,重新启动电源,电路可以恢复正常工作.
工作原理如下:短路发生后,输出电压经过RA和RB采样得到电压值无法维持三极管Q1导通,于是Q1关断,电容C1被充电,连接AP3003EN管脚的VEN随着时间的推移电压不断升高,表达式如(E-3)所示,VEN一旦高于EN管脚的阈值电压,整个系统停止工作,实现了短路保护的功能。
短路保护设计需要注意两个方面,第一要避免短路保护电路影响系统启动,R1,C1的选择要保证短路保护开始动作的时间远大于系统启动时间;第二是要选择合适的R3,以保证R3的加入不会影响RA和RB所设定的输出电压值.
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
