T3(E3)保护电路及解决方案
[09-14 01:20:07] 来源:http://www.88dzw.com 电子制作 阅读:8507次
文章摘要:接口参数信号速率: 34.368Mbit/s±20ppm负载阻抗: 75Ω传号电平: 1.0V空号电平: 0V±0.1VT3/E3的信号传输速率比较高,应采用低结电容的TVS进行保护,器件选型为LC03-6,图中没有共模保护器件,主要原因是接口电路有变压器进行隔离,变压器的原边和副边绝缘耐压一般都能达到1500VAC,能有效抑制外界的共模过电压。 T3/E3的接口传输距离在50米以内,电缆的使用一般不会拉出户外。但在某些低端路由器中,应用环境比较恶劣,电缆可能从某个房间沿户外墙壁拉到另外一个房间,这时的防护能量要考虑更大一些。同轴电缆的屏蔽层是与机壳可靠连接的,即是接地的,此时外界的过电压
T3(E3)保护电路及解决方案,标签:电子小制作,http://www.88dzw.com接口参数
信号速率: 34.368Mbit/s±20ppm
负载阻抗: 75Ω
传号电平: 1.0V
空号电平: 0V±0.1V

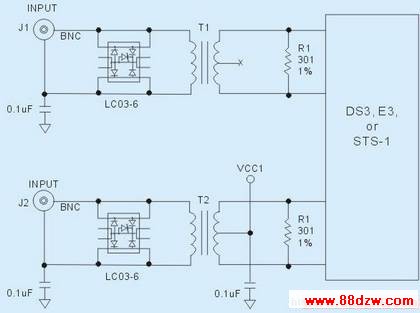

T3/E3的信号传输速率比较高,应采用低结电容的TVS进行保护,器件选型为LC03-6,
图中没有共模保护器件,主要原因是接口电路有变压器进行隔离,变压器的原边和副边绝缘耐压一般都能达到1500VAC,能有效抑制外界的共模过电压。
T3/E3的接口传输距离在50米以内,电缆的使用一般不会拉出户外。但在某些低端路由器中,应用环境比较恶劣,电缆可能从某个房间沿户外墙壁拉到另外一个房间,这时的防护能量要考虑更大一些。
同轴电缆的屏蔽层是与机壳可靠连接的,即是接地的,此时外界的过电压 过电流都是以差模形式体现,因此只做差模防护。前级需追加二极气体放电管N81-A90,后级采用SLVU2.8-4,中间采用浪涌保护电阻2.2Ω/2W电阻起退耦作用。
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
