V.35接口保护电路
[09-14 01:20:02] 来源:http://www.88dzw.com 电子制作 阅读:8553次
文章摘要:V.35接口在实际应用中主要用作N×64Kbit/s(N=1-32)速率的数据业务接口,控制和选通信号为RS232电平,常用器件是ADM208;数据传送信号为RS422电平,常用器件为LTC1345。传输距离不超过15米。对于LTC1345,数据传输速率可以达到4Mbit/s,保护电路如下图:图中限流电阻选用R≤10欧姆(1/8W)保护器件选型为SM16LC05C对于ADM208,传输速率≤20Kbps,采用下面保护电路:图中限流电阻选用100欧姆(1/8W)保护器件为ESDA14V2L对于目前的V.35接口在电路设计是采用多协议套片,在软件控制下,可满足V.24V.28V.35X.21等协议
V.35接口保护电路,标签:电子小制作,http://www.88dzw.comV.35接口在实际应用中主要用作N×64Kbit/s(N=1-32)速率的数据业务接口,控制和选通信号为RS232电平,常用器件是ADM208;数据传送信号为RS422电平,常用器件为LTC1345。传输距离不超过15米。

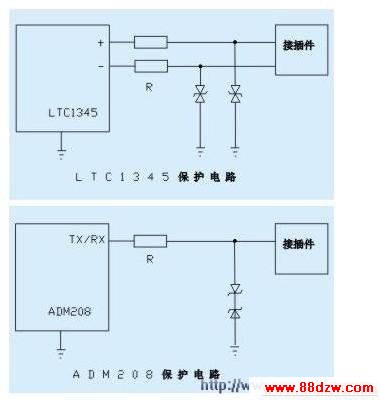

对于LTC1345,数据传输速率可以达到4Mbit/s,保护电路如下图:
图中限流电阻选用R≤10欧姆(1/8W)保护器件选型为SM16LC05C对于ADM208,传输速率≤20Kbps,采用下面保护电路:
图中限流电阻选用100欧姆(1/8W)保护器件为ESDA14V2L对于目前的V.35接口在电路设计是采用多协议套片,在软件控制下,可满足V.24V.28V.35X.21等协议。由于不同协议接口的信号电平是不相同的(V.24最大,为±12V),同时传输速率也是各不相同的(V.35最大,为4Mbit/s)。因此综合以上参数,保护器件应选择动作电压为12V以上的,结电容为80pF以下的保护器件。
