全自动无触点交流稳压器电路

文章摘要：在市电电压为150V~300V范围内变化时本电路均可以准确、快捷地调整输出电压。电路如图所示。市电经过L1进入VD1~VD4全桥整流以后加在晶闸管VT上，VT的导通角受到BT33的控制。BT33、C、R1、R2、R3和KP组成一个张弛振荡器，改变KP可以改变振荡周期。当市电电压升高时，加在BT33上的电压相应升高，振荡加快，VT导通角减小，VT上的电压升高，使L1上的电压不变；反之VT上的电压降时L1上的电压仍然不变；于是经过L2耦合后的电压也就保持恒定。由于采用了全桥整流，L1、L2上的电压都是正弦波。VD1~VD4和VT上的电流要根据变压器的容量选取且要有较大余量，耐压均应在600V以上。

全自动无触点交流稳压器电路,标签：电子小制作,http://www.88dzw.com

　　在市电电压为150V~300V范围内变化时本电路均可以准确、快捷地调整输出电压。

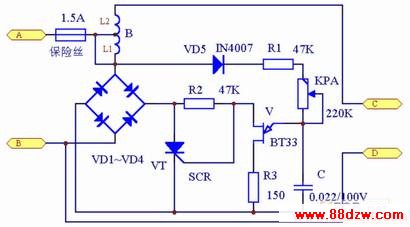

　　电路如图所示。市电经过L1进入VD1~VD4全桥整流以后加在晶闸管VT上，VT的导通角受到BT33的控制。BT33、C、R1、R2、R3和KP组成一个张弛振荡器，改变KP可以改变振荡周期。
　　当市电电压升高时，加在BT33上的电压相应升高，振荡加快，VT导通角减小，VT上的电压升高，使L1上的电压不变；反之VT上的电压降时L1上的电压仍然不变；于是经过L2耦合后的电压也就保持恒定。由于采用了全桥整流，L1、L2上的电压都是正弦波。
　　VD1~VD4和VT上的电流要根据变压器的容量选取且要有较大余量，耐压均应在600V以上。R1、R2选用3W电阻，KP最好选用2W以上的可调电阻。
