简单实用的锂电充电器

文章摘要：简述：自制一个简单实用的锂电池充电器，改变图中4欧的电阻可以改变充电电流，D1是电源指示，D2是充电指示兼限流。简单实用的锂电充电器改变图中4欧的电阻可以改变充电电流，D1是电源指示，D2是充电指示兼限流。调试时6.8K电阻用一10K微调电阻代换，用数字表监视电池电压到4.2V时，调10K微调电阻到4.2V即可。

简单实用的锂电充电器,标签：电子小制作,http://www.88dzw.com

　　简述：自制一个简单实用的锂电池充电器，改变图中4欧的电阻可以改变充电电流，D1是电源指示，D2是充电指示兼限流。
　　简单实用的锂电充电器

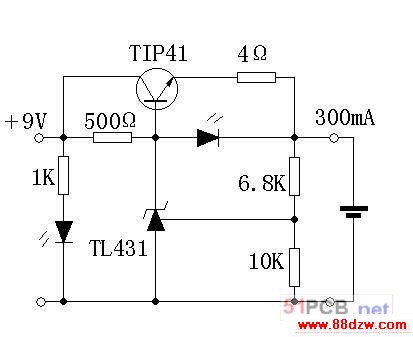

　　改变图中4欧的电阻可以改变充电电流，D1是电源指示，D2是充电指示兼限流。
调试时6.8K电阻用一10K微调电阻代换，用数字表监视电池电压到4.2V时，调10K微调电阻到4.2V即可。
