镍镉电池自动充电器

文章摘要：这个镍镉电池自动充电器，具有状态指示功能。充电时发光二极管发绿光；充满后，保护电路动作，发光二极管发红光，指示电池已充满。当电池充满后，保护电路自动切断充电电流，防止过充电。故该充电嚣出可对普通锌锰电池进行充电。工作原理电路原理见图1（点击下载原理图）。电容C1、二极管VD1－VD4构成降压（限流）、整流电路。由于电容的内阻很大，则输出近似为恒流，经二极管VD5－VD7给电池充电，并在VD5－VD7上产生约2.1V的电压降使发光二极管发光（绿色），作为充电指示。三极管VT和电位器RP组成自动保护电路。当电池充满后，VT饱和导通，自动切断充电电流。同时A点电位下降至0.5V左右，这时，VB＞VA

镍镉电池自动充电器,标签：电子小制作,http://www.88dzw.com

　　这个镍镉电池自动充电器，具有状态指示功能。充电时发光二极管发绿光；充满后，保护电路动作，发光二极管发红光，指示电池已充满。当电池充满后，保护电路自动切断充电电流，防止过充电。故该充电嚣出可对普通锌锰电池进行充电。
　　工作原理

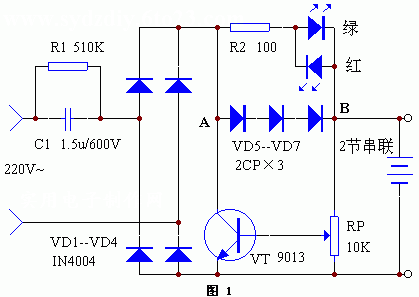

　　电路原理见图1（点击下载原理图）。电容C1、二极管VD1－VD4构成降压（限流）、整流电路。由于电容的内阻很大，则输出近似为恒流，经二极管VD5－VD7给电池充电，并在VD5－VD7上产生约2.1V的电压降使发光二极管发光（绿色），作为充电指示。三极管VT和电位器RP组成自动保护电路。当电池充满后，VT饱和导通，自动切断充电电流。同时A点电位下降至0.5V左右，这时，VB＞VA，使红色发光二极管发光，表示充电结束。
　　元器件选择与制作
　　元器件清单见下表。


编　号 名　称 型　号 数　量 R1 电阻 510K/1W 1 R2 电阻 100Ω 1 RP 可调电阻 10K 1 C1 油浸纸质电容 1.5u/400V 1 VD1－VD4 整流二极管 IN4004 4 VD5－VD7 晶体二极管 2CP类 3 LED 发光二极管 红、绿各1个 2 VT 晶体三极管 9013 1

　 充电器调试很简单。单个镍镉电池标称电压为1.2V，当放电至1V时，就应进行充电。当充至1.35V时，基本上充满了。所以，如果同时对2节5号镍镉电池充电时，充满后，电池组两端电压应达到1.35×2＝2.7（V)。这时，调节RP使三极管VT饱和导通，平时VT截止即可。如果要同时充4节电池，应重新调整RP，以改变保护电路的动作电压。因本电路和市电直接相联，调试及使用应特别注意安全。
