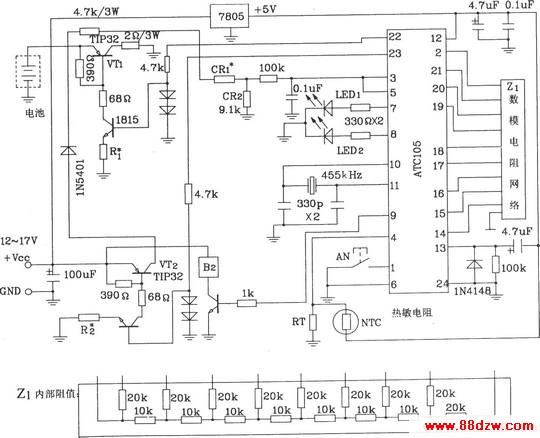

由ATC105智能型镍镉电池充电控制集成电路构成的智能充电典型电路

本电路最佳数量为2～6个电池。电池检测输入取样电阻CR1=4.3·(N-2)kΩ(N为电池个数)，如果仅有2个电池，则CR1=0，也即此电路最少要使用2个电池串联充电。
