 　　以前《电子报》上刊登的一些关于“调频无线话筒”的电路，虽然简单，但是仍存在许多缺点。不是距离近，就是有噪音，现在笔者为大家介绍一种结构简单、发射距离可达２００米以上的无线话筒，一般的初学者都能制作成功。

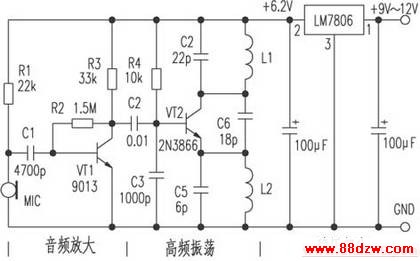

    一、电路原理（见下图）
　　 该电路由三部分组成：１．音频放大部分；２．高频振荡部分；３．稳压部分。信号由话筒ＭＩＣ注入三极管ＶＴ１的基极，经ＶＴ１放大后的音频信号经Ｃ２耦合至高频振荡电路ＶＴ２基极，然后经天线发射出去。此电路的工作频率在８５～１０４ＭＨｚ之间。
    二、元器件的选用
　　ＭＩＣ选用高灵敏度的驻极体话筒，ＶＴ１为９０１３Ｈ，β≥１２５。ＶＴ２为２Ｎ３８６６；β≥９０，Ｌ１、Ｌ２用∮０．７１ｍｍ漆包线在普通圆珠笔芯上分别密绕４匝和１０匝，Ｃ４、Ｃ５、Ｃ６采用瓷片电容，误差±５％。三端稳压器用ＬＭ７８０６电源，用９Ｖ电池，电路板可自制。
    三、装配与调试
　　 电路装配较简单，只要元件无损坏，一装即可成功。电路焊好后，再把天线焊上去，天线用０．５米的收音机天线，调试时把话筒放在音源处，然后人离开话筒５～６米远，打开ＦＭ收音机，调节选台旋钮，如果收到的是混浊不清的谐波，可用起子调节振荡线圈Ｌ１的间距，Ｌ１间距大时频率升高，反之则降低，这时收到的就不是带有谐波的声音了。
    　　若想增大发射功率，可改变发射天线的长度，或将ＶＴ２发射管换成３４Ｄ５０三极管，Ｒ４电阻换成４．７ｋΩ，此时发射距离可再增加约１００米。
