自制ADSL分离器,标签:电子小制作,http://www.88dzw.com 自从装了ADSL以后,上网时打电话成了问题,别的房间一接电话就断网。更要命的是电话里有鸡鸡哇哇的怪声。在进线上装分离器的方法不可行,几万块装修的房子,另拉一根给adsl,离机器又远,是在墙上布线呀还是在墙上打洞冻呀!没法子,只能买它两三个分离器。去电信局一问,要50元一个!抢劫啊。我一个没买,珠江路一问也是50,都是奸商啊。回家一想何不自己动手?
要知道电话用的是4KHz以下频率,ADSL用的是4k-1.5MHz的高频段。只要把ADSL高频段阻止就行了。阻高频那就是电感的拿手好戏了。根据电感公式,很快就可算出20-50毫亨的可达到要求。
第二天我2毛钱买了一个33毫亨的电感串接在我的电话进线上一试,very good.噪声一点都没了。串接的方法是把打开电话机壳,在电路板的进线焊点上串接一个。也可以买一个2通的电话插座,在中间串焊一个。我现在时每个电话串焊一个,非常好。
需要注意的是对于一般电话33毫亨最佳。而要想来电显示工作则需10 或 20毫亨的电感,但这时会有些噪音滤不掉。
担心打电话时上网掉线的人不必害怕要知道在电话上串一电感相当于把高频和低频隔离了。它既可防止ADSL的高频信号对电话的干扰,也阻止打电话对ADSL的高频信号的干扰。只要电感足够大,打电话时对上网不会有任何影响。这点实际使用中已证明,打电话时下载速度无任何波动.
我强烈推荐装ADSL的朋友自己动手焊分离器,电信卖的分离器也是一回事,只不过多了个外壳罢了,让奸商去死吧!

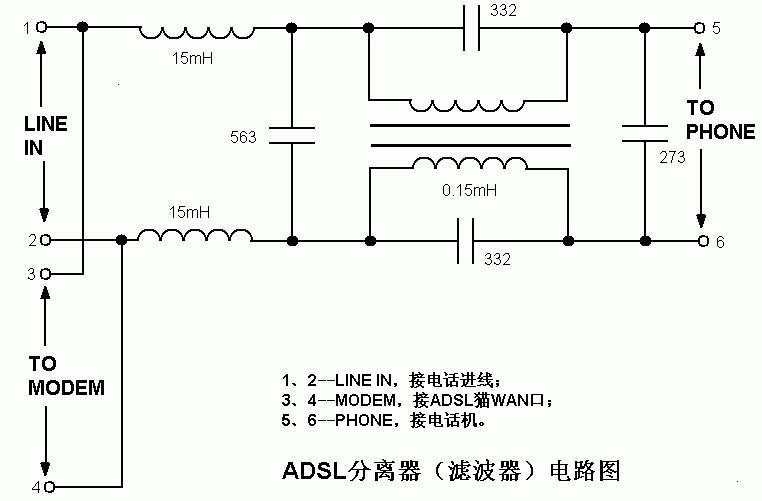

市售ADSL分离器原理图如下,有兴趣的朋友可参考。
