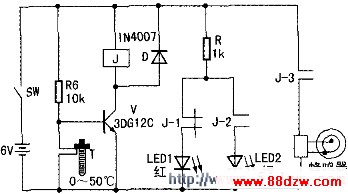

   电路工作原理如附图。工作时，闭合开关SW，将可调式电接点温度计T调节到设定温度值并锁定，红色发光二极管LED1点亮，说明电路开始工作，处于正常温度。
天气变化使温度下降，当温度降到T设定值以下时，温度计T断路，三极管V 3DGl2C的基极电位升高，从而基极电流突然增大。使其饱 和导通。继电器J线圈通电吸合，其常开触点J-2、J-3闭合接通，蜂鸣器发出声响报警，绿色发光二极管LED2点亮，红色发光二极管熄灭。工作人员听到报警声后，紧急进行防降温处理。

   元件选择：温度计T选择WXG-11可调式电接点玻璃水银温度计，温度计调节范围为0～50℃,测温精度为±0．1℃。继电器J选择小型JTX通用型，直流电压6V，工作电流150毫安。其余元件参数按常规方法选择。
