555组成实用降温报警器
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8246次
文章摘要: 如图所示为实用降温报簧电路。 该报警器由蜂鸣器、时基电路IC(555)、测温元件WXG、电源等组成。其中WXG选用可调试电接点玻璃水银温度计,型号为WXG-11,其测温精度可达0.1℃。当环境温度高于WXG的温度设定值时,其水银接点接通,使时基电路IC(555)因其触发端(②脚)处于高电平而不被触发,相应3脚输出低电平,蜂鸣器不发声。当环境温度低于WXG的温度设定值时,其水银接点断开,使555因其②脚处于低电位而被触发,相应③脚输出高电平,使蜂鸣器发声报警。同时,555内部的放电管截止,电源电压通过R2给C2充电,随着充电进行,C2上电压上升,当C2上的电压≥2/3VDD时,555③脚转变为
555组成实用降温报警器,标签:控制电路图,电路设计,http://www.88dzw.com

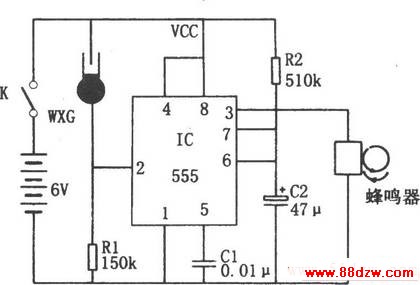

如图所示为实用降温报簧电路。 该报警器由蜂鸣器、时基电路IC(555)、测温元件WXG、电源等组成。其中WXG选用可调试电接点玻璃水银温度计,型号为WXG-11,其测温精度可达0.1℃。
当环境温度高于WXG的温度设定值时,其水银接点接通,使时基电路IC(555)因其触发端(②脚)处于高电平而不被触发,相应3脚输出低电平,蜂鸣器不发声。当环境温度低于WXG的温度设定值时,其水银接点断开,使555因其②脚处于低电位而被触发,相应③脚输出高电平,使蜂鸣器发声报警。同时,555内部的放电管截止,电源电压通过R2给C2充电,随着充电进行,C2上电压上升,当C2上的电压≥2/3VDD时,555③脚转变为低电平,使蜂鸣器不发声。这时,555内部的放电管导通,C2通过放电管放电,随着放电进行,C2上的电压下降,当C2上的电压降到≤l/3VDD时,555③脚又转变为高电平,使蜂鸣器发声。蜂鸣器每次发声时间约为20~30秒。蜂鸣器可选用市售蜂鸣器,工作电压为6V。
