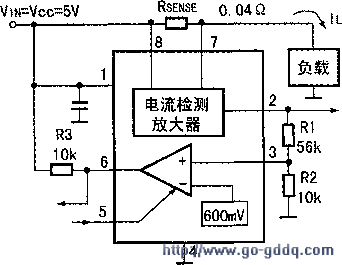

    VIN是负载的输入电压，VCC是器件的工作电压。IL是负载电流，RSENSE流过IL电流产生的电压VsENSE，它输入到电流检测放大器，其输出电压VOUT正比于IL.它们之间的关系为：

    电源电压Vcc与VIN可相互独立的，但也可合用一个电源。若VIN的电压高于5V。而电流检测放大器的输出比较器的输出信号是输入μP或μC的I／O的，则一般的μP或μC的工作电压低于5V。则这两个电源必须分开。本例中Vcc：或VIN是同一个5V电压。

    另外，Vcc的取值必须满足是Vcc≥VOUT+0．25V，则在确定Vcc后对VSENsE及RsENSE的计算是有关的。VOUT最大值被内部箝位于12V。

    在过流保护电路中，过流阈值电流IL(max)是设定的。在电路确定后，VcC也确定，则VOUT的最大值基本确定，VsBNSE取值在20mV到100mV～150mV，则可以按上述公式确定AV后计算出RSENSE。为提高电流检测精度，VSENSE尽可能取得大一些。

    在IL(max)时，VOUT(max)经R1、R2分压后输入比较器同相端，其分压值等于基准电压600mV。R1、R2的计算公式为：

式中Ay为电流检测器的固定增益(20、50、100三种增益分别用型号后缀T、  F、H表示)。

   式中VOUT（max）是IL（max)值时的VOUT值。在计算R1、R2值时，可设定R2=10kΩ，则R2计算出来。R2的值应取电阻标准值。

    RSE为采样电阻，有O．01Ω、0．02Ω、O．03Ω、0．04Ω等系列，功耗为2W。在IL较大时，应按I2L(max)×RsENSE的公式来计算其最大功耗。一般计算的功耗应比实际功耗小一点为好，以防止检测电阻温度增加而影响电流检测精度。

    例如，VlN=Vcc=5V，IL(max)=2A，VsENsE取80mV，则按公式计算RsENSE=0．04Ω，RsENSE的功耗最大值:

RSENSE=2A2×0．04Ω=O.16W(选2W贴片式采样电阻)。若选用增益Av=50V／V的MAX4373F，则在IL(max)时，VOUT(max)=VSENSE×Av=80mV×50V／V=4V，(满足Vcc≥VOUT(max)+O．25V要求)。

    设R2=10kΩ，R1值为：

 R1可取56kQ。

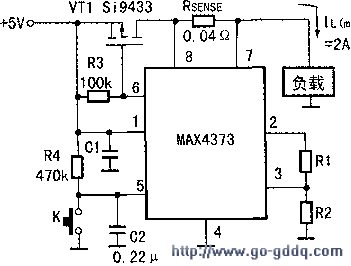

    右图是采用P沟道功率MOSFET的通断来保护负载过流。在负载电流正常时，VOUT(2脚)输出的电压经R1、R2分压，其电压小于600 mV，比较器输出COUTl(6脚)输出低电平，VT1导通，负载得电。一旦lL超过设定的IL(max)，使VOUT输出的分压大于600mV，比较器COUT1输出高电平，VT1截止，负载失电。由于比较器输出锁存，VT1保持截止状态。要过流故障排除后。按一下复位钮K，可能重新启动。
