本参考设计用于buck-boost LED驱动器。设计采用电流模式高亮度LED驱动器MAX16834，利用MAX16834评估(EV)板实现此设计方案。本应用笔记提供设计说明、原理图、材料清单(BOM)以及性能数据。 该参考设计中，buck-boost转换器(以输入电压为参考)从7V至18V直流电源产生驱动4个白光LED (WLED)的350mA电流，设计采用MAX16834电流模式高亮度(HB) LED驱动器。

MAX16834 pdf datasheet:http://www.elecfans.com/soft/39/2008/200808187352.html

LED驱动器规范

• 输入电压：7V至18V
• 输入电压纹波：100mV_P-P
• LED电流：350mA
• LED电流纹波：5% (最大值)
• LED正向电压：3.5V (350mA时)
• LED数量：4只(最大值)
• 输出过压保护：17.2V

输入端

• V_IN、PGND：电源输入
• PWMDIM、SGND：PWM调光输入

输出端

• LED+：连接LED阳极至LED+
• LED-：连接LED阴极至LED-

详细电路(PDF, 60.64kB)
图1. MAX16834EVKIT用于实现参考设计的功能

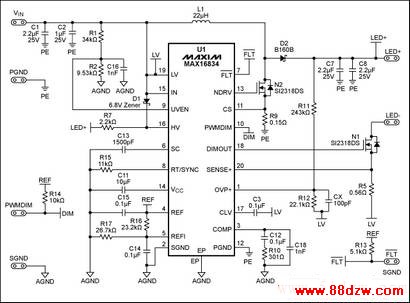

图2. LED驱动器原理图

元件列表* (材料清单BOM) DesignatorQuantityDescriptionC1, C7, C832.2µF, 25V X7R, ceramic capacitor (0805)C212.2µF, 25V X7R, ceramic capacitor (0805)C11110µF, 16V X7R, ceramic capacitor (1206)C3, C12, C14, C1540.1µF, 16V X7R, ceramic capacitor (0603)C1311.5nF, 10V X7R, ceramic capacitor (0603)C16, C1821nF, 10V X7R, ceramic capacitor (0603)Cx1100pF, 10V X7R, ceramic capacitor (0603)D11MAZS0680ML, 6.8V Zener diode, SSMINID21B160B, 1A, 60V Schottky diodeL11MMS1038-223ML, 22µH, 2.34A inductorN1, N22SI2318DS, 40V, 3A, n-channel MOSFET (SOT23)R1134kΩ ±1% resistor (0402)R219.53kΩ ±1% resistor (0402)R712.2kΩ ±1% resistor (0805)R510.56kΩ ±1% resistor (0803)R910.15Ω ±1% resistor (0603)R101310Ω ±1% resistor (0402)R111243kΩ ±1% resistor (0402)R12122.1kΩ ±1% resistor (0402)R13113.1kΩ ±1% resistor (0402)R14110kΩ ±% resistor (0402)R15111kΩ ±1% resistor (0402)R161 23.2kΩ ±1% resistor (0402)R17126.7kΩ ±1% resistor (0402)U11MAX16834ATP+ 20-pin, 4mm x 4mm TQFN-EP*元件标识与MAX16834评估板一致。

详细说明

将boost转换器输出负端连接到输入电源正端，构成buck-boost转换器(以输入电压为参考)。

在此设计一款buck-boost转换器(以输入电压为参考)，从7V至18V直流电源产生350mA电流，驱动4个白光LED (WLED) (每个WLED在350mA时的正向压降为3.5V)。MAX16834 HB LED驱动器集成了峰值电流模式控制器，工作于CCM (连续导通模式)，开关频率为495kHz。开关频率通过R15电阻(11kΩ)设置。

输入、输出电压变化时，MAX16834控制电感的峰值电流，保证LED的电流为350mA。检测LED回路的电流检测电阻两端的电压，然后将其在内部放大9.9倍，这样可以减小检测电阻的阻值，从而提高效率。经过放大的电压与R16和R17设定的基准电压进行比较，其差值由一个GM = 500µS的跨导放大器进行放大，输出信号在COMP引脚产生控制电压，此电压设置电流环路的基准，这样，电感电流检测电阻R9两端的电压峰值最终成为此控制电压。

转换器设计

转换器设计参数如下：

• 输入电压范围：7V至18V
• 输入电压纹波：100mV_P-P
• LED正向最大电压：14V (即4 x 3.5V)
• LED电流：350mA
• LED电流纹波：5% (最大值)
• 开关频率：455kHz

按照式1计算N2的最大占空比：



其中，V_LEDMAX是LED最大电压，V_INMIN是最低输入电压，V_D是二极管压降，V_DS是FET开关导通时的平均压降。

本应用中，D_MAX为0.69。

电感(L1)选择

选择电感，需要知道其电感量和峰值电流。峰值电感电流可用式2计算：



其中，I_LAVG为平均电感电流，ΔI_L为电感电流纹波，表示为平均电感电流的百分比：



允许电流纹波ΔI_L为30%，代入已知参数，可以得到：



最小电感量可由式5计算：



其中，f_SW为开关频率。考虑到20%的容差，可得L_MIN = 17µH，此处选择22µH电感。

开关检流电阻(R9)

正常工作时，开关检流电阻两端的电压最大值不应高于250mV，如果检流电阻的电压达到300mV (典型值)，转换器将关断。R9上的电压决定了开关周期中导通脉冲的宽度，芯片内部提供了前沿屏蔽电路，可防止开关MOSFET提前关断。R9的计算如式6所示：



计算得到：R9 = 0.133Ω，这里R9选择0.15Ω。

斜率补偿电容(C13)

众所周知，在峰值电流模式控制中，CCM boost转换器的占空比超过50%时环路将出现不稳定，需要引入适当的斜率补偿，以消除由谐波分量引起的不稳定性。MAX16834具有内部斜坡发生器，用于斜率补偿。在每个开关周期开始时，斜坡电压复位，然后按外部电容C13设定的速率上升，C13由内部的100µA电流源进行充电，斜坡电压与R9两端的电压内部叠加。C13的计算如式7所示：



其中，V_SLOPE为：



从式7和式8可以得到：C13 = 1.57nF，实际选取1.5nF电容。

LED检流电阻(R5)

利用式9计算R5：



在此应用中，取V_REFI = 1.94V，得到：R5 = 0.56Ω。

滤波电容

输出电容C_OUT (C7与C8的并联电容)按式10计算：



其中，ΔV_LED为输出电压纹波的最大峰峰值，它取决于最大电流纹波和此电流下LED的动态阻抗。为延长LED使用寿命并保证其色度，LED上的纹波电流应小于其平均电流的5%。本应用中，计算得到C_OUT为3µF，故电容C7、C8均选用2.2µF/50V。

由式11计算输入电容(C1、C2的并联电容)：

www.88dzw.com

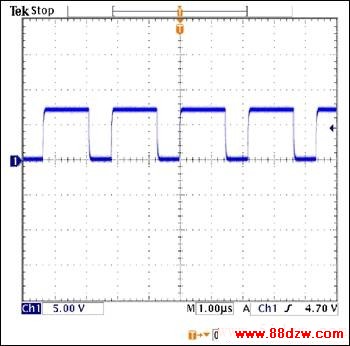

图3. N2栅极驱动电压

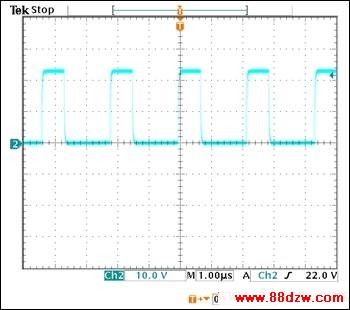

图4. N2漏极电压

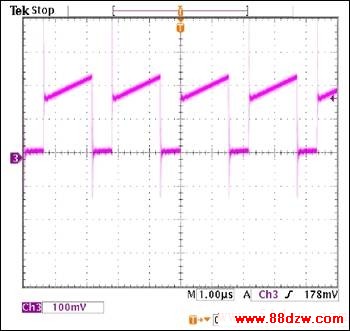

图5. N2开关电流波形


图6. LED电压

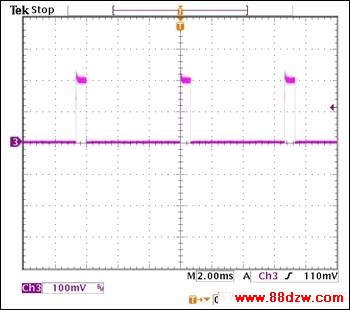

图7. PWM调光占空比为50%时的LED电流波形


图8. PWM调光占空比为90%时的LED电流波形


图9. PWM调光占空比为10%时的LED电流波形

上电顺序

• 将4只串联的WLED的阳极连接到LED+焊盘，阴极连接到LED-焊盘。
• 输入电源连接到V_IN和PGND焊盘之间。
• 将逻辑高电平为1.5V至5V的PWM信号(频率范围为100Hz至200kHz)连接到PWMDIM和SGND焊盘之间。
• 改变PWM信号占空比检验LED的亮度变化。

www.88dzw.com

其中，ΔV_IN为输入电压纹波的峰峰值。

对于100mV的ΔV_IN，C_IN为1.9µF，所以选择C1为2.2µF/25V，C2为1.1µF/25V。

反馈补偿

Buck-boost转换器的传递函数在右半平面存在一个零点，可用式12计算：



本应用中，f_RHPZ在37.8kHz处，为了提供充分的相位裕量，保持环路稳定，在-20dB/十倍频程时，整个环路增益应在RHP零点频率的1/5之前达到0dB，由此可得截止频率f_C为7.56kHz。输出电容和负载等效输出阻抗会产生一个极点：



其中，R_O为负载等效阻抗，由下式确定：



从式14可得f_P1 = 4.7kHz。

接下来选择补偿元件R10和C12，它们需要在极点频率f_P1处产生一个零点，并调整f_P1处的环路增益，使之在f_C达到0dB。

利用式15计算R10：



从式15可得R10 = 341Ω，此处R10选择301Ω电阻；GM是内部跨导放大器的增益。

相应地，C12可以计算如下：



从式16可得C12 = 0.11µF，此处选用0.1µF电容。

数字PWM调光

MAX16834内部有一个用于PWM调光的MOSFET驱动器，它可以接受1.5V至5V的逻辑高电平PWM信号，信号频率从直流到20kHz，通过改变PWM信号的占空比调节LED亮度。

NDRV驱动器和跨导放大器输出由PWM信号控制，PWM信号为高时，NDRV使能，跨导放大器的输出端连接到COMP引脚；信号为低时，NDRV被禁止，跨导放大器的输出端断开，COMP端连接到PWM比较器反相输入端，该端为CMOS输入，可忽略其从补偿电容C12吸收的漏电流，故C12上电荷将保持，直到PWM变高。一旦信号变为高电平，NDRV将使能，放大器输出又连接到COMP端，从而快速建立稳定的工作状态。

LED开路保护

如果空载或发生LED开路故障，boost转换器将会产生很高的输出电压，该转换器可在发生这种高电压时关闭，电压门限通过R11和R12设定。R11和R12的分压点接到IC的OVP引脚，当该引脚电压达到1.435V (典型值)时，转换器将关闭。本设计中，R11和R12设定的LED开路保护点为输出电压达到17.2V。

用MAX16834评估板实现buck-boost转换器

MAX16834评估板上装配了boost转换器，可以通过增减下列元件，将其配置为buck-boost转换器：

• 移除电阻R4、R8。
• 把电阻R3换成0Ω。
• 按照BOM说明安装元件。

电路波形和性能数据
