用MAX1496做LED数字万用表

文章摘要： 由于采用了位段扫描的动态显示方式，使得显示器的引脚大为减少，MAX1496的显示扫描频率达到640Hz,显示稳定清晰，相比静态显示功耗大大降低。在本设计中，我们选用了常用的四位扫描式LED显示器，它只有12个引脚，MAX1496本身有28个引脚，一共是40个引脚，为了方便安装，在PCB的设计上,我把它们并列在一起，这样就可以共用一个40脚的DIP插座，LED显示器在芯片上面。为了充分利用芯片的功能，设计了两个微动按钮，一个是数据保持，一个是峰值保持按钮，功能引脚平时通过两个10kΩ接地，按下按钮时实现相应的保持功能；在DPSET引脚旁边设计了VCC、GND两条线，留下的焊盘便于量程扩展时

用MAX1496做LED数字万用表,标签：电子小制作,http://www.88dzw.com

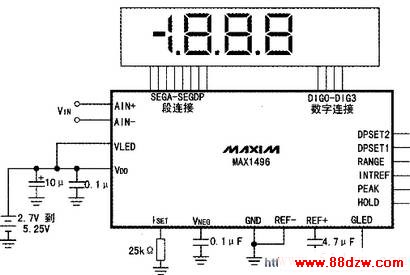

   由于采用了位段扫描的动态显示方式，使得显示器的引脚大为减少，MAX1496的显示扫描频率达到640Hz,显示稳定清晰，相比静态显示功耗大大降低。在本设计中，我们选用了常用的四位扫描式LED显示器，它只有12个引脚，MAX1496本身有28个引脚，一共是40个引脚，为了方便安装，在PCB的设计上,我把它们并列在一起，这样就可以共用一个40脚的DIP插座，LED显示器在芯片上面。为了充分利用芯片的功能，设计了两个微动按钮，一个是数据保持，一个是峰值保持按钮，功能引脚平时通过两个10kΩ接地，按下按钮时实现相应的保持功能；在DPSET引脚旁边设计了VCC、GND两条线，留下的焊盘便于量程扩展时设置小数点位置。整体PCB采用大面积敷铜方式布置,尽量消除干扰。
