用几个分立元件实现的串口调试器电路

文章摘要： 典型的RS-232串口的信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5V～+15V，负电平在-5V～-15V，而单片机串行口一般为TTL电平(0V～5V)。两个串口之间不能简单地直接用电线连接。 它利用VD2和C1从RS-232接口获取通信所需的负电源，能很好地实现两个接口之间的电平转换和数据通信，经笔者多年使用实践证明通信效果十分优秀，而且，在工作电压为3.3V时，仍非常稳定。 如果将图中电路做成一块小巧的电路板，即可装进RS-232插座，用四芯线缆将VCC、TXD、RXD、GND引出，即制成了一条通用的串行数据通信线。

用几个分立元件实现的串口调试器电路,标签：电子小制作,http://www.88dzw.com

    典型的RS-232串口的信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5V～+15V，负电平在-5V～-15V，而单片机串行口一般为TTL电平(0V～5V)。两个串口之间不能简单地直接用电线连接。

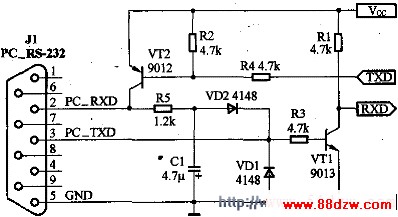

    它利用VD2和C1从RS-232接口获取通信所需的负电源，能很好地实现两个接口之间的电平转换和数据通信，经笔者多年使用实践证明通信效果十分优秀，而且，在工作电压为3.3V时，仍非常稳定。

   如果将图中电路做成一块小巧的电路板，即可装进RS-232插座，用四芯线缆将VCC、TXD、RXD、GND引出，即制成了一条通用的串行数据通信线。
