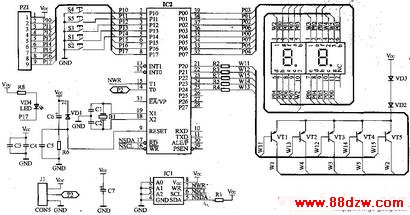

   从图中可以看到，该电路主要由这样几部分组成：

   (1)数码管显示部分，由单片机及相关外围电路构成5位数码管显示电路；

  (2)按键部分，共有5个按键，

  (3)EEPROM存储器，这里选择IIC接口的AT24C01A芯片；

  (4)一只LED指示灯；

  (5)输出管脚。

    因此，单片机共要用到23只管脚。

    引脚数量确定后，即可初步确定主芯片的型号，这里选用40引脚的AT89C51单片机。如果编程中发现内部资源(如片内RAM，ROM、定时器等)不够，可以更换为89C52等其他单片机，比较灵活。

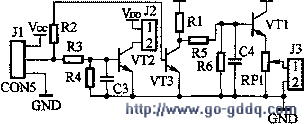

    右图是电源、输出部分，由图可见，仪器的输出接口采用两种方式，即集电极开路(OC门)方式和射极输出方式，其中OC门方式是很多以频率信号为输出的仪器的标准输出方式，如光电编码器、霍尔开关等。
