40瓦调频(FM)广播放大器

[10-10 20:38:44]   来源:http://www.88dzw.com  电子制作   阅读:8788

文章摘要:电路的指标和特点: 元件清单编号元件参数及描述FEC 型号(注1)数量C1, C2, C45.5 - 50p 小型瓷介微调电容148-1613C3100p 50V 瓷介电容 (NP0)896-4571C5, C6, C7100n 50V 瓷介电容 (X7R)146-2273C8100u 35V 电解电容667-4191C9500p 500V 高频电容 (metal clad 注2) 1C101n 穿线电容149-1501C1116 - 100p 云母微调电容 (Arco 424) 1C1225 - 150p 云母微调电容 (Arco 423 或 Sprague GMA30300) 1C1330

40瓦调频(FM)广播放大器,标签:电子小制作,http://www.88dzw.com

电路的指标和特点:

元件清单

编号 元件参数及描述 FEC 型号(注1) 数量 C1, C2, C4 5.5 - 50p 小型瓷介微调电容 148-161 3 C3 100p 50V 瓷介电容 (NP0) 896-457 1 C5, C6, C7 100n 50V 瓷介电容 (X7R) 146-227 3 C8 100u 35V 电解电容 667-419 1 C9 500p 500V 高频电容 (metal clad 注2)   1 C10 1n 穿线电容 149-150 1 C11 16 - 100p 云母微调电容
(Arco 424)   1 C12 25 - 150p 云母微调电容
(Arco 423 或 Sprague GMA30300)   1 C13 300p 500V 高频电容 (metal clad 注2)   1 C14, C17 25p 500V 高频电容 (metal clad 注2)   2 C15, C16 50p 500V 高频电容 (metal clad 注2)   2 C18 100n 200V 瓷介电容    1 L1 64nH 电感 用直径1.2mm漆包线绕成的空心线圈 直径6.5mm 4匝 拉长到8mm   1 L2 25nH 电感 用直径1.2mm漆包线绕成的空心线圈 直径6.5mm 2匝 拉长到长4mm   1 L3 在6孔磁珠上用直径0.7mm漆包线绕2.5匝 219-850 1 L4 210nH 电感 用直径1.2mm漆包线绕成的空心线圈 直径6.5mm 8匝 密绕长约12mm    1 L5 21nH 电感 用直径0.8mm漆包线绕成的空心线圈 直径4mm 3匝 拉长到10mm     1 L6 41nH 电感 用直径0.8mm漆包线绕成的空心线圈 直径4mm 4匝 拉长到6mm    1 L7 C10处套在电源引线上的两个磁珠 242-500 2 L8, L10 100nH 电感 用直径1.2mm漆包线绕成的空心线圈 直径6.5mm 5匝 拉长到8mm    2 L9 115nH 电感 用直径1.2mm漆包线绕成的空心线圈 直径6.5mm 6匝 拉长到12mm    1 R1 10K 0.5W 可调电阻(电位器) 108-566 1 R2 1.8K 0.5W 金属膜电阻 333-864 1 R3 33R 0.5W 金属膜电阻 333-440 1 D1, D2 BZX79C5V6 5.6V 400mW 稳压二极管 931-779 2 TR1 MRF171A (Motorola) 射频功率MOSFET   1 SK1 BNC 插座 583-509 1 SK2 BNC或N型插座 310-025 1           16 x 60 x 89mm 3.4°C/W 散热器及风扇 170-088 1

注释:

  1. FEC 型号仅供参考。
  2. Metal clad 高频电容具有电感极小的短粗引线。
  3. 输入电路的电感线圈可以更小,但为了制作方便,采用了和输出电路同样大的线圈。

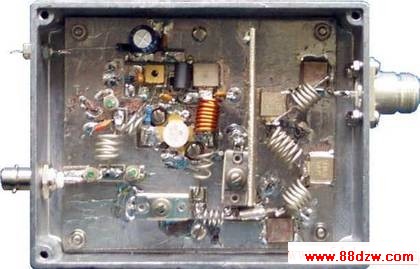

放大器照片

  • 40W 输出功率
  • 88-108 MHz 频率范围
  • 20dB 增益
  • +28V 3A  DC电源
  • 效率高(70%,MOSFET AB类放大器)
  • 元件少
  • 输出低通滤波器 (LPF)

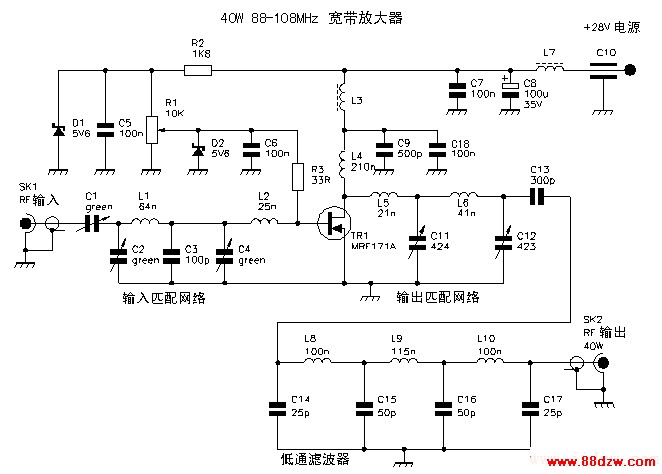

电路图

组装

  1. 准备一块 100 x 85mm 的双面印刷电路板(PCB)。
  2. 钻一个FETFET功率管可穿过的孔。
  3. 在PCB上钻4-6个孔,以将PCB固定在铸铝屏蔽盒中。
  4. 设计好如何装置、固定散热器及其风扇。
  5. 在铸铝屏蔽盒上设置电源、输入、输出所需要的插座孔。
  6. 参考上照片和电路图在PCB割出焊接区。PCB的背面和正面大部分面积是地线。
  7. 焊接元件。
  8. 将输出低通滤波器部分用铜片(或印刷电路板)与放大电路部分屏蔽隔离开。

输出低通滤波器的作用:滤波器是用来过滤高次谐波的,以减少对临近电台造成的干扰,这对大功率射频输出相当重要。例如,假设三次谐波的幅度比是-30dB。当放大器是1W时谐波功率是1mW,不算什么;但当放大器是40W时谐波功率就是40mW,干扰就是问题了。本电路的谐波抑制大于50dB。如果你不涉及干扰的问题,可以不用输出低通滤波器。
