40瓦调频广播放大器原理及电路

[09-14 00:27:44]   来源:http://www.88dzw.com  通信电路   阅读:8701

文章摘要:此放大器是依据‘为调频广播设计的40瓦宽频VHF无线电功率放大器’译而成。电路的指标和特点: 40W 输出功率 88-108 MHz 频率范围 20dB 增益 +28V 3A DC电源 效率高(70%,MOSFET AB类放大器) 元件少 输出低通滤波器 (LPF) 电路图元件清单编号元件参数及描述FEC 型号(注1)数量C1, C2, C45.5 - 50p 小型瓷介微调电容148-1613C3100p 50V 瓷介电容 (NP0)896-4571C5, C6, C7100n 50V 瓷介电容 (X7R)146-2273C8100u 35V 电解电容667-4191C9500p 500V

40瓦调频广播放大器原理及电路,标签:电路设计,http://www.88dzw.com

此放大器是依据‘为调频广播设计的40瓦宽频VHF无线电功率放大器’译而成。

电路的指标和特点:

  • 40W 输出功率
  • 88-108 MHz 频率范围
  • 20dB 增益
  • +28V 3A  DC电源
  • 效率高(70%,MOSFET AB类放大器)
  • 元件少
  • 输出低通滤波器 (LPF)

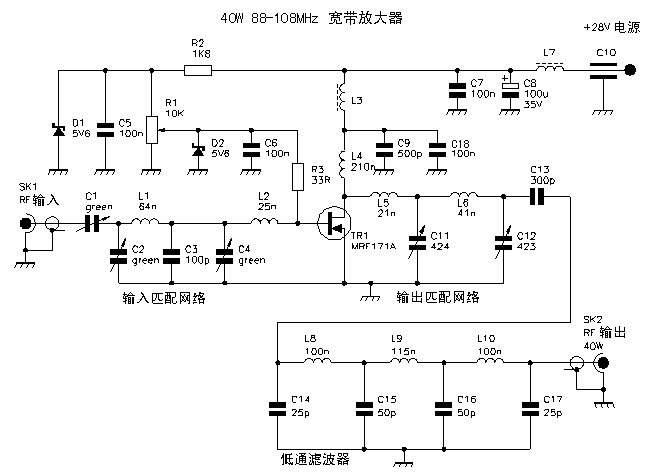

电路图

元件清单

编号元件参数及描述FEC 型号(注1)数量C1, C2, C45.5 - 50p 小型瓷介微调电容148-1613C3100p 50V 瓷介电容 (NP0)896-4571C5, C6, C7100n 50V 瓷介电容 (X7R)146-2273C8100u 35V 电解电容667-4191C9500p 500V 高频电容 (metal clad 注2) 1C101n 穿线电容149-1501C1116 - 100p 云母微调电容
(Arco 424) 1C1225 - 150p 云母微调电容
(Arco 423 或 Sprague GMA30300) 1C13300p 500V 高频电容 (metal clad 注2) 1C14, C1725p 500V 高频电容 (metal clad 注2) 2C15, C1650p 500V 高频电容 (metal clad 注2) 2C18100n 200V 瓷介电容  1L164nH 电感 用直径1.2mm漆包线绕成的空心线圈 直径6.5mm 4匝 拉长到8mm 1L225nH 电感 用直径1.2mm漆包线绕成的空心线圈 直径6.5mm 2匝 拉长到长4mm 1L3在6孔磁珠上用直径0.7mm漆包线绕2.5匝219-8501L4210nH 电感 用直径1.2mm漆包线绕成的空心线圈 直径6.5mm 8匝 密绕长约12mm  1L521nH 电感 用直径0.8mm漆包线绕成的空心线圈 直径4mm 3匝 拉长到10mm   1L641nH 电感 用直径0.8mm漆包线绕成的空心线圈 直径4mm 4匝 拉长到6mm  1L7C10处套在电源引线上的两个磁珠242-5002L8, L10100nH 电感 用直径1.2mm漆包线绕成的空心线圈 直径6.5mm 5匝 拉长到8mm  2L9115nH 电感 用直径1.2mm漆包线绕成的空心线圈 直径6.5mm 6匝 拉长到12mm  1R110K 0.5W 可调电阻(电位器)108-5661R21.8K 0.5W 金属膜电阻333-8641R333R 0.5W 金属膜电阻333-4401D1, D2BZX79C5V6 5.6V 400mW 稳压二极管931-7792TR1MRF171A (Motorola) 射频功率MOSFET 1SK1BNC 插座583-5091SK2BNC或N型插座310-0251     16 x 60 x 89mm 3.4°C/W 散热器及风扇170-0881

注释:

  1. FEC 型号仅供参考。
  2. Metal clad 高频电容具有电感极小的短粗引线。
  3. 输入电路的电感线圈可以更小,但为了制作方便,采用了和输出电路同样大的线圈。

    www.88dzw.com

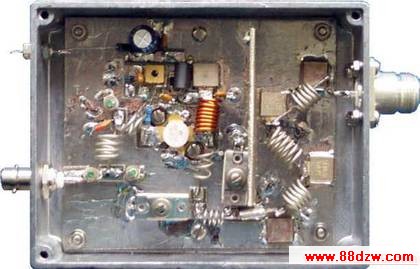

放大器照片

组装

准备一块 100 x 85mm 的双面印刷电路板(PCB)。
钻一个FETFET功率管可穿过的孔。
在PCB上钻4-6个孔,以将PCB固定在铸铝屏蔽盒中。
设计好如何装置、固定散热器及其风扇。
在铸铝屏蔽盒上设置电源、输入、输出所需要的插座孔。
参考上照片和电路图在PCB割出焊接区。PCB的背面和正面大部分面积是地线。
焊接元件。
将输出低通滤波器部分用铜片(或印刷电路板)与放大电路部分屏蔽隔离开。
输出低通滤波器的作用:滤波器是用来过滤高次谐波的,以减少对临近电台造成的干扰,这对大功率射频输出相当重要。例如,假设三次谐波的幅度比是-30dB。当放大器是1W时谐波功率是1mW,不算什么;但当放大器是40W时谐波功率就是40mW,干扰就是问题了。本电路的谐波抑制大于50dB。如果你不涉及干扰的问题,可以不用输出低通滤波器。

[1] [2]  下一页
