打造超级PC遥控器

文章摘要： 看了不少有关PC加装遥控器的DIY文章，心思思的我也想遥控自己的电脑。但是买一个PC遥控器要花100多元，感觉很不爽，毕竟我也是DIY迷嘛，所以决定自己做一个。但是仔细看看那些文章上的遥控器，只有很简单的功能，不能遥控软件和相关硬件。在网上查了一些资料，有一个国外的红外遥控软件Grider，很好用，功能也很强，而且是免费的，也就决定针对它做一个自己的PC遥控器。它使用AT89C2051单片机和PC串口相连接，音源切换芯片使用了CD4066，可以进行4路立体音音源的切换，4路输入1路输出，跟据自己的实际需要我只做了其中的两路。我还写了一PC软件用来控制它。切换器外观可以看下图1，PC软件

打造超级PC遥控器,标签：电子小制作,http://www.88dzw.com

    看了不少有关PC加装遥控器的DIY文章，心思思的我也想遥控自己的电脑。但是买一个PC遥控器要花100多元，感觉很不爽，毕竟我也是DIY迷嘛，所以决定自己做一个。但是仔细看看那些文章上的遥控器，只有很简单的功能，不能遥控软件和相关硬件。在网上查了一些资料，有一个国外的红外遥控软件Grider，很好用，功能也很强，而且是免费的，也就决定针对它做一个自己的PC遥控器。它使用AT89C2051单片机和PC串口相连接，音源切换芯片使用了CD4066，可以进行4路立体音音源的切换，4路输入1路输出，跟据自己的实际需要我只做了其中的两路。我还写了一PC软件用来控制它。切换器外观可以看下图1，PC软件外观可以看图2。于是在这个基础上我加了一个遥控接收头和遥控器，并重新改写了单片机程序，成功的制作了超级PC遥控器。呵呵，就来一起看看我的制作过程吧。

　　

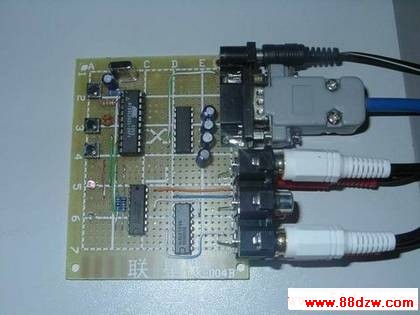

图1 电脑音源切换器(点击放大)

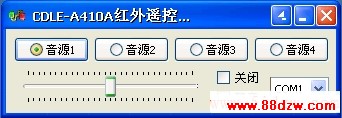

图2 电脑音源切换器的PC控制软件界面

先来看看电路图和元件表：

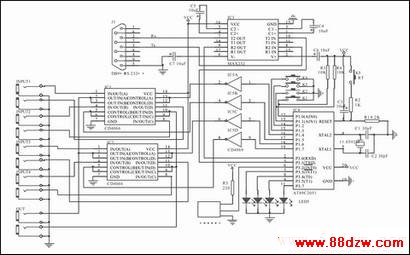

图3电路图(点击放大)

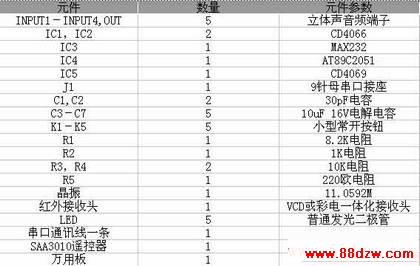

表1 元件表

硬件原理

　　这个DIY制作要求有一定的电子知识，因为使用的元器件比较多一些，而且要用到单片机。所有没有一定电子基础的读者就要小心行事了，做不好可不关我事了：P。其实不要音源切换部份的电路也是可以的，电路更简单，但现在我只做了这个，下次我会再向大家介绍只有遥控部分的电路的DIY制作。先来说说电路的简单原理，单片机AT89C2051串口通过一片MAX232转换成可与PC串口相连接的RS232信号。IC5为一片CD4069六反相器，因51单片机上电复位后，IO口全置1，引脚高电平，如直接连接CD4066就会选通所有音源，所以要用反相器全部变为低电平去连接CD4066。K1至K4为四个常开按键，分别控制四个音源，P1.0和P1.1要使用10K的上拉电阻把电平拉高，另两个不用也能正常工作。K5为复位键，复位后切换状态为全部禁止。红外遥控信号通过一体化红外接收头接收再通过AT89C51解码再发到PC串口，软件就可以根据发来的编码和定义的操作做出反应。这里的制作主要要求有电子知识去识别元件和焊接技术，在我自己的实际制作中，元件的连接都是细铜线焊接的。

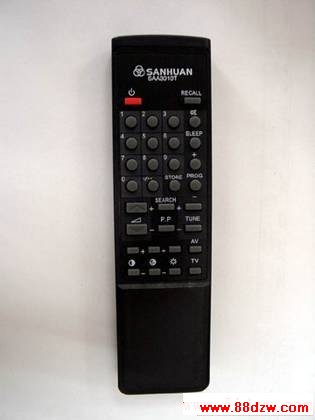

　　遥控器我选用了SAA3010芯片的遥控器，到电子市场买时只要告诉要买SAA3010芯片的遥控器，商家一般会知道。一体化遥控接收头就使用普通VCD机用的接收头就行了。所有元器件加起来就30元左右吧。遥控器和接收头引腿说明看下面的图4，图5。具体焊接这里就不说了。我想大多数DIY迷还是有一定的焊接经验的。
