打造超级PC遥控器,标签：电子小制作,http://www.88dzw.com图4 SAA3010遥控器(彩电用)
图5 一体化红外遥控接收头引腿图
单片机程序
这个DIY制作要用到单片机，而单片机则相当于一台小小的电脑，它同样要编写程序，还要把程序烧写芯片上，和BIOS的升级原理是一样的。当然烧写需要专用的编程器，我自已是用TOP851（图6），如果你要做这个超级遥控器而又没有编程器的话，可以下载笔者编写的51单片机程序。到电子市场让人烧写，费用几元。有编程器的话就下载下来自己烧到AT89C2051中。

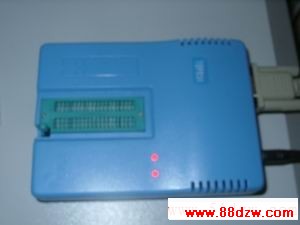

图6 编程器
使用方法

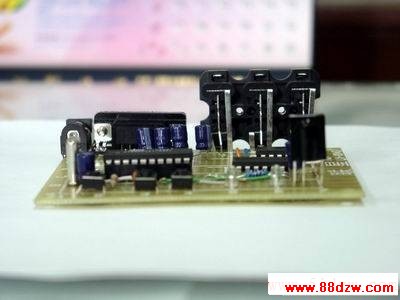

遥控按键 功能 静音 关闭音源 AV 音源1 TV 音源2 SEARCH 音源3 P.P 音源4 表2 音源切换功能的遥控按键和功能对照表表2是音源切换功能的遥控按键和功能对照表，其它按键则可以根据下面的Grider软件的使用介绍去定义功能，如果你没有使用音源切换功能的话这些键同样可以定义为其它用途。图7，图8是最终的完成图。

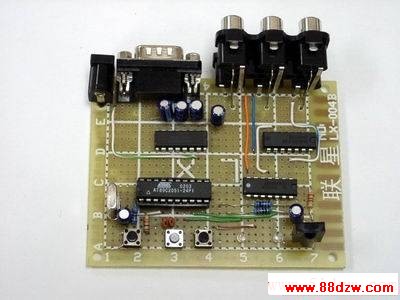

图7
接线方式就好像普通功放的连线差不多，可以参看图9。图9a的连接方式好处是可以通过电脑上的声卡进行音量和静音控制。而图9b的连接方式，好处是不开电脑也可使用遥控切换音源。
图9 音源部分的连接方式
如何使用遥控功能呢？很简单按下Grider的学习健，再按你想定义的遥控键，再定义所要的功能操作，就可以使用了。Grider的功能很强大，几乎实现所有普通操作的功能，像音量调节、静声、关电源、重启、鼠标操作、软件上功能操作，太多了说不完，呵呵，看看下面对它募蚪椋嘈拍阋埠芸炀湍芡孀狦rider红外遥控了。图10则是在我的电脑上使用Grider控制音量时的OSD屏显截图画面。

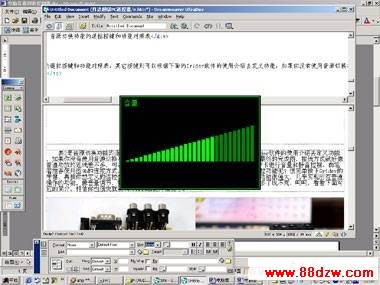

图10 Grider控制音量时的OSD屏显截图画面
Grider3.2简单使用
1.安装软件

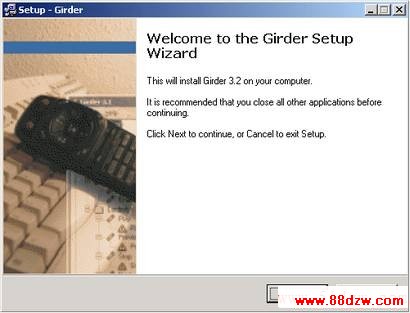

Grider是图外一款很优秀的免费共享的红外遥控软件，支持多种的硬件如红外键盘鼠标，红外接收器等，软件的功能强大有OSD屏显，名种常用的相关系统操作如开关显示器等等。这里就简单介绍一些简单的用法。首先要安装软件，可到www.grider.nl上下载新版或旧版的。下载完后运行。出现下面的画面。
